Cách đo và kiểm tra cảm biến nhiệt độ (NTC/PTC) bằng đồng hồ vạn năng

Cảm biến nhiệt độ NTC/PTC thay đổi điện trở theo nhiệt độ. Dùng đồng hồ vạn năng đo điện trở ở các mức nhiệt khác nhau để đánh giá cảm biến còn tốt hay đã hỏng.

Nguyên lý hoạt động

Cảm biến nhiệt điện trở thay đổi giá trị theo nhiệt độ: NTC giảm trở khi nhiệt tăng, PTC tăng trở khi nhiệt tăng. Dựa vào quy luật này, ta kiểm tra được cảm biến còn hoạt động đúng hay không.

Đặc điểm hai loại

Loại	Quy luật
NTC	Nhiệt tăng → trở giảm
PTC	Nhiệt tăng → trở tăng

Các bước kiểm tra

1. Ngắt nguồn khỏi mạch và tháo cảm biến (hoặc đo tại chỗ nếu an toàn).
2. Chuyển vạn năng về thang điện trở phù hợp.
3. Đo trở ở nhiệt độ phòng và so với datasheet.
4. Thay đổi nhiệt (dùng hơi nóng/lạnh) và quan sát trở thay đổi theo quy luật.
5. Kết luận: cảm biến tốt nếu trở thay đổi đúng quy luật.

Lưu ý

• Chọn máy có thang điện trở rộng (tới 60MΩ) để đọc được cảm biến.
• Đo ở nhiều mức nhiệt để đánh giá chính xác hơn.
• Tránh làm cảm biến quá nóng gây hỏng.

Bảng giá trị tham khảo theo nhiệt độ

Loại cảm biến	Nhiệt độ tăng	Điện trở
NTC	Tăng	Giảm
PTC	Tăng	Tăng

Giá trị cụ thể phụ thuộc datasheet từng loại cảm biến — nên đối chiếu trước khi kết luận.

Ứng dụng trong HVAC và thiết bị gia dụng

• Đo nhiệt độ dàn lạnh, dàn nóng của điều hòa.
• Kiểm tra cảm biến nhiệt trong tủ lạnh, máy nước nóng.
• Kiểm tra cảm biến nhiệt trong mạch sạc, pin.
• Chẩn đoán lỗi cảm biến gây sai hoạt động thiết bị.

Lỗi thường gặp khi kiểm tra cảm biến

• Đo khi mạch còn điện.
• Không so sánh với datasheet.
• Chỉ đo ở một mức nhiệt duy nhất.
• Không kiểm tra tiếp xúc đầu đo.

Checklist kiểm tra cảm biến

1. Ngắt nguồn, tháo cảm biến nếu cần.
2. Đo trở ở nhiệt độ phòng.
3. So với datasheet.
4. Thay đổi nhiệt và quan sát quy luật thay đổi.

Nguyên lý nhiệt điện trở bán dẫn và đặc tuyến nhiệt độ của cảm biến NTC/PTC

Cảm biến nhiệt độ điện trở (Thermistor) là linh kiện cốt lõi trong mọi hệ thống điều khiển nhiệt độ hiện đại từ điều hòa không khí, tủ lạnh đến khối pin xe điện. Sự khác biệt cốt lõi giữa hai dòng cảm biến này thể hiện qua hệ số nhiệt điện trở:

• NTC (Negative Temperature Coefficient – Hệ số nhiệt âm): Khi nhiệt độ môi trường tăng lên, các hạt dẫn điện tử tự do trong vật liệu gốm bán dẫn tăng mạnh, làm điện trở của cảm biến giảm nhanh theo hàm mũ phi tuyến tính. Đây là loại cảm biến nhiệt độ thông dụng nhất trong ngành điện lạnh và gia dụng.
• PTC (Positive Temperature Coefficient – Hệ số nhiệt dương): Khi nhiệt độ tăng vượt qua một ngưỡng tới hạn (ngưỡng Curie), điện trở của cảm biến tăng vọt hàng nghìn lần. PTC thường được ứng dụng làm cầu chì tự phục hồi (Resettable Fuse) bảo vệ quá dòng hoặc thanh gia nhiệt tự ngắt trong máy sấy.

Bảng đặc tuyến nhiệt điện trở chuẩn của cảm biến NTC 10kΩ phổ biến

Nhiệt độ môi trường (°C)	Điện trở danh định (kΩ)	Trạng thái thử nghiệm thực tế	Chẩn đoán sự cố
0°C (Nước đá tan)	32.65 kΩ	Nhúng đầu cảm biến vào cốc nước đá	Nếu lệch > 10%: cảm biến sai số
25°C (Nhiệt độ phòng chuẩn)	10.00 kΩ	Đo cảm biến ở nhiệt độ phòng chuẩn	Giá trị gốc chuẩn để định danh loại cảm biến
50°C (Nước ấm)	3.60 kΩ	Nhúng vào cốc nước ấm	Điện trở phải giảm đều mượt mà
100°C (Nước sôi)	0.68 kΩ (680 Ω)	Nhúng vào nước sôi	Trở kháng xuống thấp nhất

Quy trình 4 bước chẩn đoán cảm biến nhiệt độ điều hòa bị lỗi

1. Rút giắc cắm cảm biến trên bo mạch dàn lạnh: Tắt aptomat nguồn điều hòa, rút giắc cắm của cảm biến nhiệt độ phòng (Room Sensor) hoặc cảm biến đồng kẹp ống (Pipe Sensor) ra khỏi bo mạch điều khiển.

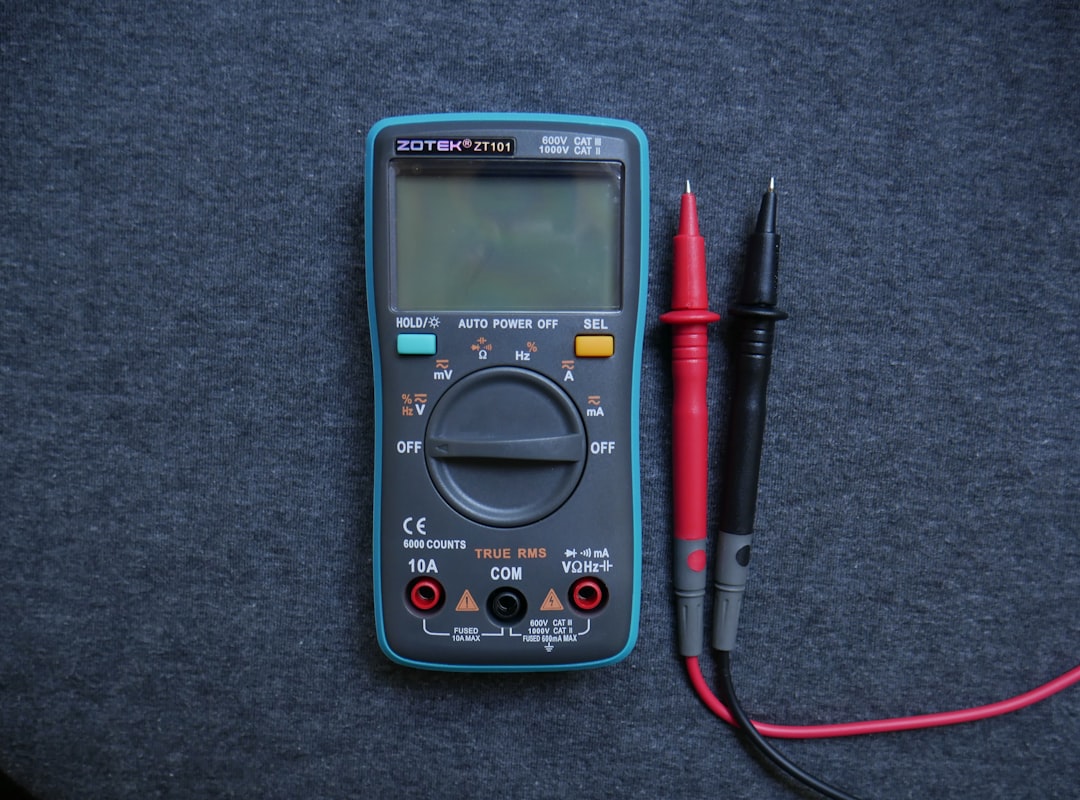

2. Đo điện trở tại nhiệt độ môi trường: Cắm hai que đo đồng hồ ZOYI ở thang đo 40kΩ vào hai chân giắc cắm. Nếu đồng hồ báo điện trở vô cùng (OL) nghĩa là cảm biến đã đứt ngầm; nếu báo gần 0Ω là cảm biến bị chập chạm.
3. Thử nghiệm đáp ứng nhiệt động học: Dùng hai ngón tay bóp chặt đầu cảm biến để truyền nhiệt độ cơ thể (khoảng 35°C). Quan sát màn hình đồng hồ ZOYI: giá trị điện trở phải giảm đều đặn từ 10kΩ xuống khoảng 7kΩ – 8kΩ mà không bị nhảy loạn hoặc mất số.
4. Đối chiếu bảng thông số hãng: So sánh giá trị đo được ở nhiệt độ phòng với bảng thông số của từng hãng (ví dụ Daikin dùng cảm biến 20kΩ, Panasonic dùng 15kΩ, Casper dùng 5kΩ/10kΩ) để thay thế đúng chủng loại.
