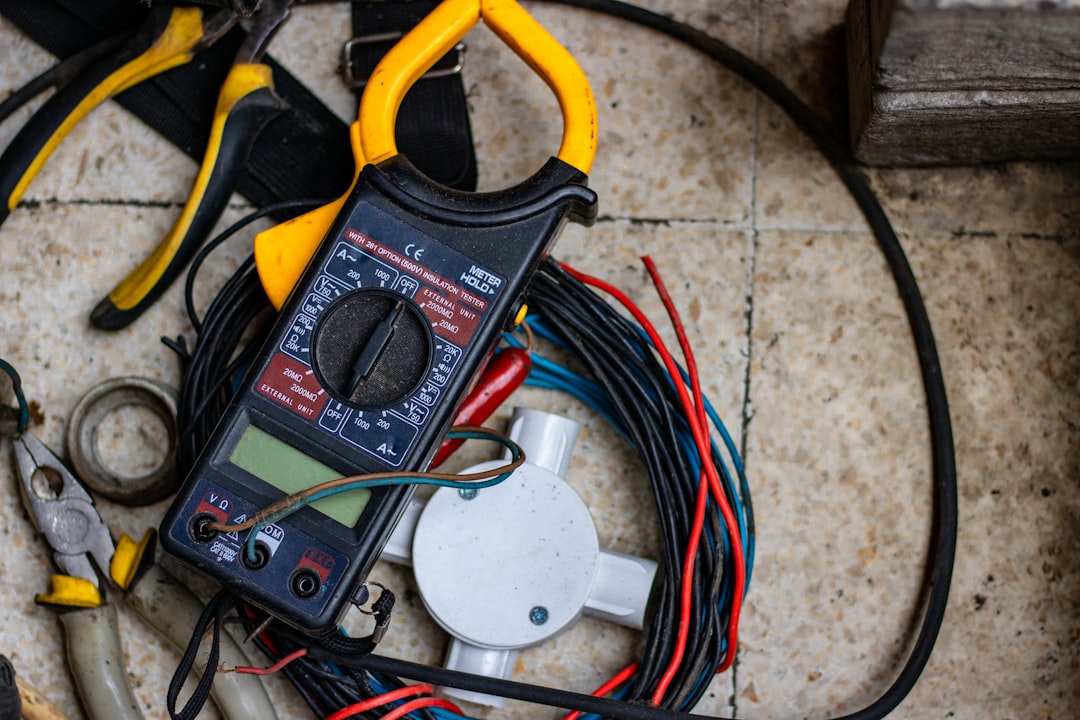

Cách sử dụng ampe kìm đo dòng AC an toàn

Ampe kìm đo dòng AC bằng cách kẹp quanh một dây dẫn duy nhất — dòng điện chạy qua dây tạo từ trường, cảm biến trong hàm kẹp đọc từ trường đó và hiển thị giá trị dòng. Cách này không cần ngắt mạch nên an toàn và nhanh hơn đo nối tiếp.

Bốn bước đo dòng AC bằng ampe kìm

1. Chọn chế độ ACA và thang đo lớn hơn dòng dự kiến.
2. Mở hàm kẹp, kẹp quanh một dây dẫn duy nhất — dây pha hoặc trung tính.
3. Đặt dây ở tâm hàm kẹp để có độ chính xác tốt nhất.
4. Đọc giá trị ổn định và ghi lại kết quả.

Những lỗi cần tránh

• Kẹp cả cặp dây (pha + trung tính) — từ trường triệt tiêu, kết quả về 0A.
• Không đặt dây ở tâm hàm kẹp — kết quả sai lệch.
• Dùng thang quá lớn — dòng nhỏ không hiển thị rõ.
• Không kiểm tra định mức CAT phù hợp vị trí đo.

Đọc và đánh giá kết quả

So sánh dòng đo được với dòng danh định của thiết bị. Dòng cao hơn đáng kể có thể do tải nặng, tụ khởi động kém hoặc motor bị kẹt. Với thiết bị ba pha, nên đo cả ba pha và so sánh — lệch lớn là dấu hiệu cần kiểm tra tiếp.

Quy chuẩn an toàn sống còn khi kẹp đo dòng điện xoay chiều AC bằng ampe kìm

Ampe kìm là công cụ đo dòng điện an toàn hàng đầu vì người thợ không cần phải cắt đứt mạch điện để mắc nối tiếp thiết bị đo như đồng hồ vạn năng thông thường. Tuy nhiên, việc mở ngàm kẹp đưa vào trong tủ điện phân phối hạ thế đang mang điện vẫn tiềm ẩn nguy cơ phóng điện hồ quang nếu không tuân thủ nghiêm ngặt các nguyên tắc vận hành:

• Khoảng cách an toàn ngón tay: Mọi ampe kìm ZOYI đều được thiết kế gờ chắn an toàn (Finger Barrier) nhô cao trên thân máy. Trong suốt quá trình thao tác, các ngón tay của người thợ bắt buộc phải luôn nằm phía sau gờ chắn này, tuyệt đối không được chạm vào phần ngàm kẹp phía trước.
• Cẩn thận với thanh cái đồng trần không bọc cách điện: Khi đưa ngàm kẹp qua thanh cái trần, hãy thao tác chậm rãi, dứt khoát; không để hai cạnh ngoài của hàm kẹp va quẹt vào hai thanh cái pha lân cận gây đoản mạch ngắn pha cực kỳ nguy hiểm.

Bảng quy trình 4 bước đo dòng điện tải xoay chiều AC chuẩn kỹ thuật

Bước thao tác	Hành động kỹ thuật	Lưu ý an toàn
Bước 1: Chọn thang đo ACA	Vặn núm sang nấc ACA lớn hơn dòng dự kiến	Tránh để nhầm nấc điện trở hoặc đo thông mạch
Bước 2: Mở ngàm kẹp 1 dây duy nhất	Bóp cò mở ngàm, kẹp qua duy nhất 1 dây pha L	Tuyệt đối không kẹp chung cả bó dây đôi L-N
Bước 3: Định vị tâm ngàm kẹp	Đưa dây cáp vào chính giữa tâm của hàm kẹp	Loại bỏ hoàn toàn sai số lệch tâm từ thông
Bước 4: Đọc số và bấm nút HOLD	Đọc giá trị ổn định; bấm HOLD nếu góc nhìn khuất	Rút ampe kìm ra ngoài an toàn mới đọc số liệu

Quy tắc kiểm tra ngàm kẹp ampe kìm trước khi kẹp vào dây cáp mang điện

Trước khi đưa ngàm kẹp vào tủ điện hạ thế, hãy quan sát kỹ bề mặt tiếp xúc của hai nửa lõi sắt từ ở đầu ngàm. Đảm bảo bề mặt kim loại phẳng phiu, sạch sẽ, không bị dính cát bụi hay mạt sắt công trình. Khép mở cò kẹp vài lần để cảm nhận độ đàn hồi êm ái của lò xo ngàm, đảm bảo hàm kẹp sẽ đóng khít 100% khi ôm trọn sợi cáp điện.

Phân tích hiện tượng quá nhiệt do tiếp xúc ngàm kẹp bị hở

Nếu hàm kẹp bị kẹt không đóng kín hoàn toàn (dù chỉ hở 0.5mm do hạt cát chêm vào), từ trở của mạch từ sẽ tăng vọt hàng trăm lần, khiến kết quả đo dòng điện bị báo thấp hơn từ 10% đến 30% so với thực tế, đồng thời cuộn cảm biến bên trong có thể bị phát nhiệt nhẹ khi đo dòng tải lớn hàng trăm ampe.
