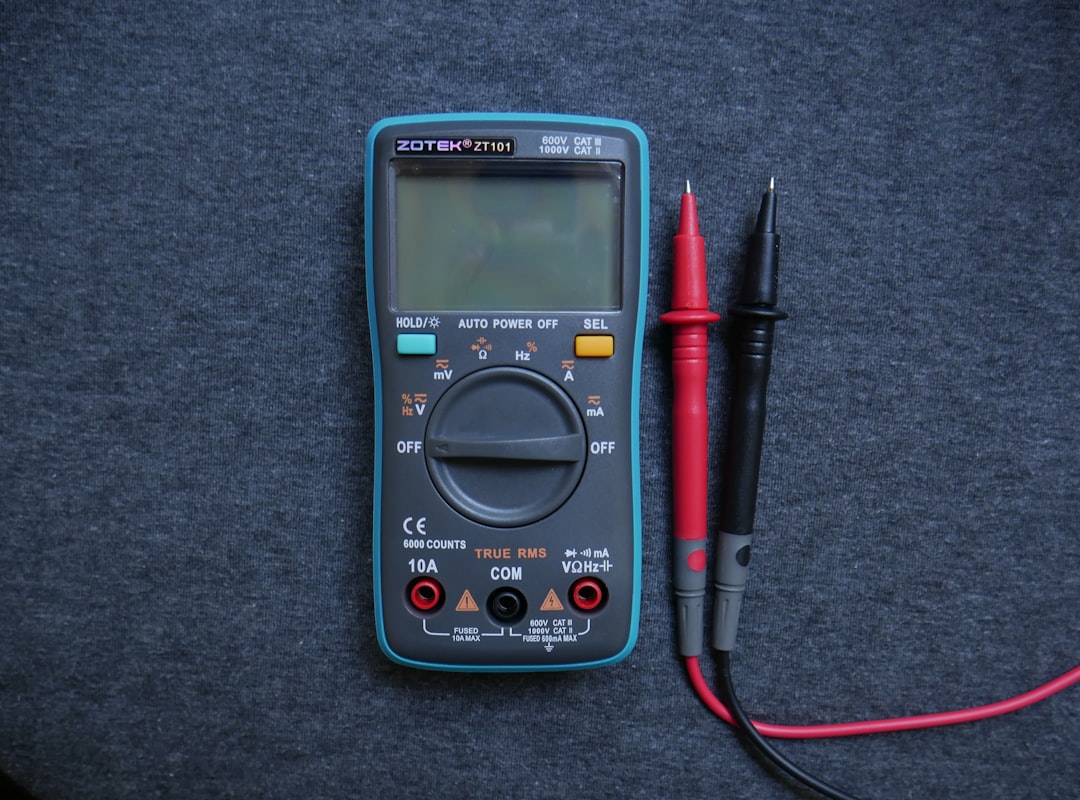

Đồng hồ vạn năng cho sửa chữa xe điện (EV) – Những lưu ý an toàn

Sửa chữa xe điện (EV) cần đo điện áp DC cao của pin và hệ thống truyền động. An toàn điện là ưu tiên hàng đầu khi làm việc với hệ thống cao áp.

Đặc thù hệ thống điện xe điện

Xe điện dùng pin cao áp và hệ thống truyền động điện. Khác với xe xăng, việc kiểm tra đòi hỏi thiết bị đo có dải DC phù hợp và mức an toàn cao, cùng quy trình thao tác nghiêm ngặt.

Tiêu chí chọn thiết bị đo

Tiêu chí	Yêu cầu
Điện áp DC	Dải đo cao
An toàn	CAT III/IV
Phụ kiện	Que đo cách điện phù hợp

Lưu ý an toàn quan trọng

• Không thao tác trên hệ thống cao áp khi chưa được đào tạo.
• Dùng đồ bảo hộ cách điện phù hợp.
• Tuân thủ quy trình an toàn của nhà sản xuất xe.
• Kiểm tra thiết bị đo trước khi sử dụng.
• Không làm việc một mình ở khu vực cao áp.

Nên và không nên chọn thiết bị

Nên chọn: máy có dải đo DC cao và định mức CAT phù hợp.

Không nên chọn: thiết bị cấp thấp cho hệ thống cao áp.

Bảng yêu cầu thiết bị theo hạng mục

Hạng mục	Yêu cầu thiết bị
Pin cao áp	Dải đo DC cao, CAT III/IV
Hệ truyền động	Đo DC, đo cách điện
Mạch điều khiển 12V	Vạn năng đo DC
Dòng sạc	Ampe kìm đo DC

Quy trình an toàn cao áp

1. Chỉ thực hiện khi đã được đào tạo về hệ thống cao áp.
2. Dùng đồ bảo hộ cách điện phù hợp.
3. Ngắt kết nối pin cao áp theo quy trình nhà sản xuất.
4. Kiểm tra không còn điện trước khi thao tác.
5. Làm việc theo nhóm, không thao tác một mình.

Lỗi thường gặp khi làm việc với xe điện

• Dùng thiết bị không đúng cấp an toàn.
• Không xác nhận đã ngắt cao áp.
• Thao tác một mình ở khu vực nguy hiểm.
• Không tuân thủ quy trình nhà sản xuất xe.

Checklist an toàn

1. Được đào tạo và có đồ bảo hộ.
2. Ngắt pin cao áp theo quy trình.
3. Xác nhận không còn điện.
4. Làm việc theo nhóm.

Quy chuẩn an toàn điện cao áp trên xe điện (Electric Vehicle)

Hệ thống pin và động cơ truyền động của xe điện (EV) hoặc xe Hybrid hiện đại hoạt động ở mức điện áp một chiều DC từ 400V lên tới 800V. Với dung lượng dòng xả ngắn mạch cực đại hàng nghìn ampe, tai nạn phóng điện hồ quang trên xe điện có mức độ sát thương cực kỳ khốc liệt. Kỹ thuật viên bảo trì xe điện bắt buộc phải tuân thủ nghiêm ngặt tiêu chuẩn an toàn lao động quốc tế NFPA 70E và ISO 6469-3:

• Nhận diện dây cáp cam cảnh báo cao áp: Mọi đường dây cáp điện cao áp trên xe điện đều bắt buộc phải được bọc lớp vỏ nhựa cách điện màu cam nổi bật. Tuyệt đối không được dùng dao trổ rạch vỏ hoặc chọc que đo nhọn xuyên qua lớp cách điện của dây cam.
• Quy trình cô lập cọc dịch vụ an toàn (Manual Service Disconnect – MSD): Trước khi đo đạc hoặc tháo lắp bất kỳ chi tiết nào của hệ thống pin, bắt buộc phải rút chốt an toàn MSD màu cam nằm ở khoang pin hoặc dưới ghế sau xe để ngắt mạch chuỗi cell pin thành hai nửa độc lập dưới 200V.

Bảng kiểm nghiệm dải đo an toàn yêu cầu cho thợ sửa xe điện EV

Hệ thống kiểm tra	Điện áp làm việc thực tế	Yêu cầu cấp an toàn thiết bị	Quy chuẩn que đo
Khối Pack pin Lithium xe điện	350V – 800 VDC	CAT III 1000V / CAT IV 600V	Đầu que đo có nắp chụp bảo vệ 4mm
Bộ nghịch lưu Inverter / MCU	400V – 800 VDC băm xung	Đồng hồ True RMS dải 1000V	Kẹp cá sấu cách điện cao áp
Hệ thống sạc nhanh DC Fast Charge	500V – 1000 VDC (Dòng 150A)	Ampe kìm đo dòng DC Hall	Đo không tiếp xúc qua ngàm kẹp
Đo cách điện vỏ khung xe	Thử nghiệm áp 500V/1000V DC	Máy đo megger chuyên dụng	Tiêu chuẩn cách điện > 500 Ω/V

Quy trình 5 bước xác nhận không còn điện áp dư trước khi thao tác

1. Tắt khóa điện xe (OFF), tháo cọc âm bình ắc quy phụ 12V để vô hiệu hóa toàn bộ rơ-le đóng tiếp điểm cao áp của hộp điều khiển pin BMS.
2. Đeo găng tay cách điện chuyên dụng 1000V (Class 0) đã qua kiểm định thử nghiệm áp lực khí và đeo kính chắn tia lửa điện.
3. Rút chốt ngắt mạch khẩn cấp MSD và chờ tối thiểu 10 phút để các tụ điện cao áp bên trong bộ Inverter xả sạch điện tích dư qua điện trở xả nội.
4. Dùng đồng hồ vạn năng ZOYI thang đo 1000VDC kiểm tra điện áp giữa hai cực ngõ vào Inverter; xác nhận điện áp đo được đã sụt giảm hoàn toàn về mức an toàn dưới 30VDC.
