Cách Dùng Đồng Hồ Vạn Năng Cho Lập Trình Arduino, Raspberry Pi & ESP32

Bạn đang mày mò với Arduino, Raspberry Pi, ESP32? Những bo mạch này làm việc với tín hiệu điện — điện áp 3.3V/5V, dòng vài chục mA, tín hiệu PWM, I2C, SPI. Khi mạch không hoạt động đúng, bạn cần đo để kiểm tra: chân này có đúng 5V không? Tín hiệu có đang dao động không? Đồng hồ vạn năng ZOYI là công cụ không thể thiếu cho bất kỳ ai học điện tử. Bài viết này hướng dẫn cách dùng đồng hồ vạn năng cho Arduino và Raspberry Pi.

Mục lục

• 1. Tại sao cần DMM cho Arduino?
• 2. Đo điện áp trên bo mạch
• 3. Đo dòng tiêu thụ
• 4. Kiểm tra kết nối và linh kiện
• 5. Chọn DMM ZOYI phù hợp
• ❓ FAQ

1. Tại sao cần DMM cho Arduino?

Khi lập trình Arduino, đôi khi code đúng nhưng mạch không chạy. Nguyên nhân: dây nhảy đứt ngầm, chân cắm tiếp xúc kém, nguồn không đủ, hoặc linh kiện hỏng. Đồng hồ vạn năng ZOYI giúp bạn kiểm tra nhanh: đo điện áp chân 5V có đúng 5V không? Chân GND có thông về mass không? Chân digital output có đúng 5V/0V không? Nếu không có DMM, bạn mò mẫm hàng giờ. Có DMM, bạn có câu trả lời trong 30 giây. Xem thêm bài cách chọn đồng hồ vạn năng cho người mới nếu chưa có máy.

2. Đo điện áp trên bo mạch

Đo điện áp nguồn

Vặn núm đồng hồ vạn năng ZOYI về thang DC (V—) 20V. Cắm que đen COM, que đỏ VΩ. Que đen vào GND của Arduino, que đỏ vào 5V. Màn hình phải hiển thị 4.8-5.2V. Nếu thấp hơn (dưới 4.5V), board có thể reset ngẫu nhiên hoặc không chạy. Kiểm tra nguồn USB hoặc adapter.

Đo chân 3.3V: que đỏ vào chân 3.3V, que đen GND. Phải hiển thị 3.2-3.4V. Nếu thấp hơn, IC điều áp 3.3V có thể hỏng.

Đo chân digital output

Nạp code bật LED trên chân 13 (hoặc bất kỳ chân digital nào). Chân digital ở mức HIGH sẽ hiển thị ~5V (Arduino 5V) hoặc ~3.3V (Arduino 3.3V). LOW hiển thị ~0V. Nếu code bật HIGH nhưng đo được 0V, chân có thể bị chập GND hoặc code sai.

Đo chân analog

Dùng biến trở (potentiometer) kết nối với chân analog A0. Đo điện áp giữa chân A0 và GND trong khi xoay biến trở. Điện áp phải thay đổi từ 0V đến 5V (hoặc 3.3V). Nếu không thay đổi, biến trở hỏng hoặc dây đứt.

3. Đo dòng tiêu thụ

Dùng đồng hồ vạn năng ZOYI ở thang DC mA (A—). Cắm que đỏ vào cổng mA, que đen COM. Ngắt dây nguồn 5V cấp cho Arduino. Mắc nối tiếp đồng hồ giữa nguồn 5V và chân 5V của Arduino — dòng sẽ chạy qua máy. Dòng tiêu thụ Arduino Uno: idle khoảng 40-50mA, khi chạy chương trình có LED khoảng 50-80mA. Nếu cao hơn 200mA, kiểm tra chập mạch hoặc linh kiện kéo quá dòng. Với Raspberry Pi, idle khoảng 300-500mA (không kể USB). Nếu muốn đo dòng không cần ngắt mạch, dùng đồng hồ kẹp ZT-QB1 nhưng dòng thấp dưới 100mA khó đo chính xác bằng clamp — dùng DMM sẽ tốt hơn. Xem thêm bài phân biệt đo dòng AC và DC.

4. Kiểm tra kết nối và linh kiện

• Kiểm tra dây nhảy (jumper wire): Dùng chế độ thông mạch — cắm hai đầu que vào hai đầu dây nhảy. Có bíp? Dây tốt. Không bíp? Dây đứt ngầm. Lỗi này rất phổ biến với dây nhảy cái-đực sau nhiều lần cắm rút.
• Kiểm tra breadboard: Đo thông mạch giữa chân linh kiện và chân hàng/cột tương ứng. Nhiều breadboard rẻ tiền có hàng kết nối kém hoặc bị oxy hóa.
• Kiểm tra điện trở: Vặn sang thang Ω, đo hai đầu điện trở. So sánh với giá trị in trên thân. Sai số ±5% hoặc ±10% là chấp nhận được.
• Kiểm tra LED: Vặn sang chế độ diode. Chạm que đỏ vào Anode, que đen vào Cathode. LED sẽ phát sáng yếu nếu tốt. Nếu không sáng, LED hỏng.

5. Chọn DMM ZOYI phù hợp

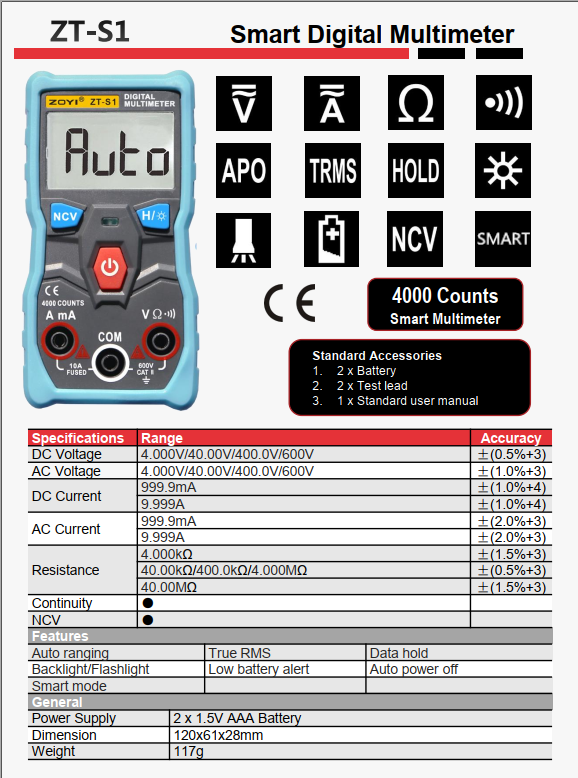

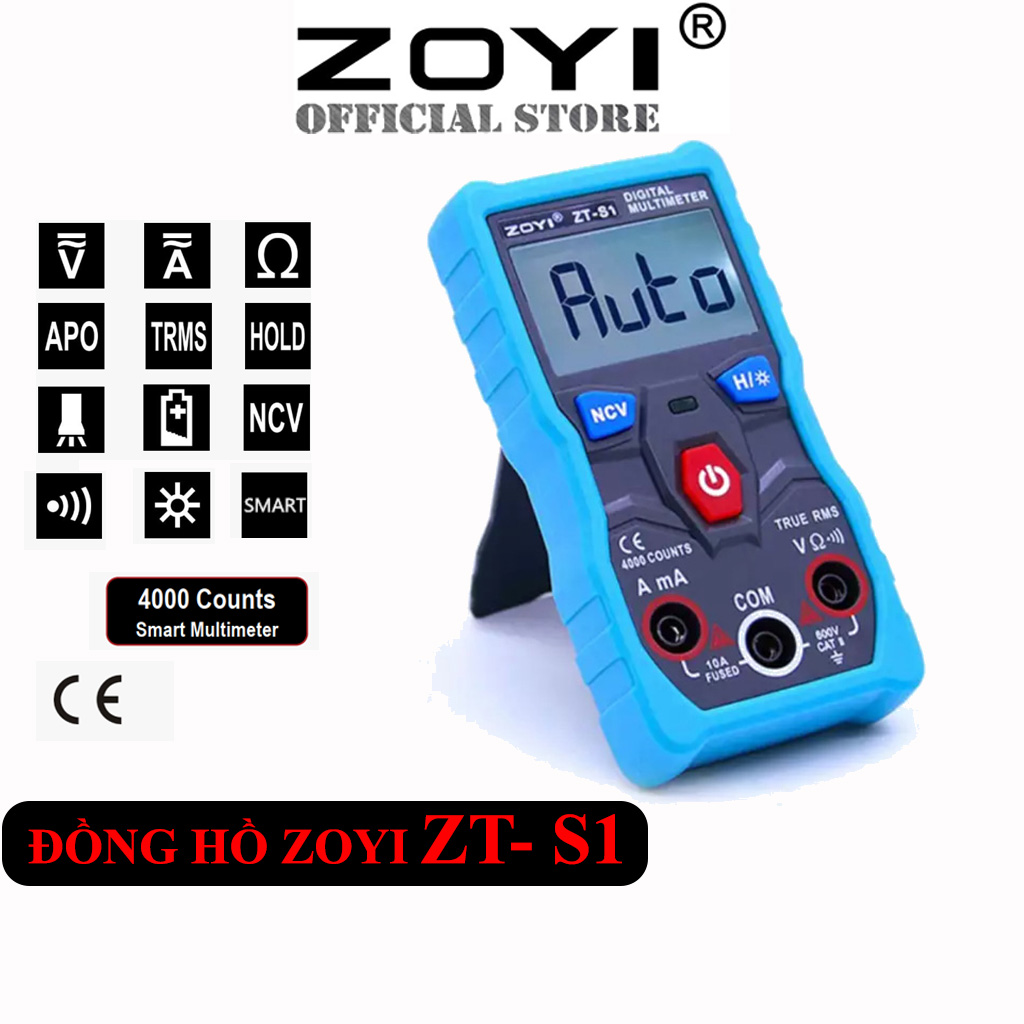

Để làm việc với Arduino/Raspberry Pi, anh cần DMM có: đo DC đến 20V (tất cả ZOYI đều có), đo dòng DC mA (cần thang mA), đo thông mạch và diode, đo điện trở. ZT-102A giá 180k đáp ứng đủ nhu cầu cơ bản. Nếu muốn chuyên sâu hơn: ZT-S1 (4000 counts, True RMS, đo nhiệt) cho kết quả chính xác hơn. Nếu cần oscilloscope để xem dạng sóng: ZT-702S hoặc ZT-703S. Xem thêm so sánh ZT-S1 và ZT-102 nếu phân vân giữa hai model. Gọi 0904.579.990 để được tư vấn thêm.

❓ Câu hỏi thường gặp

Nên mua DMM nào cho Arduino?

ZT-102A (6000 counts, True RMS, 180k) — đủ đo áp, trở, tụ, thông mạch. Nếu muốn chất lượng hơn, ZT-S1 (400k) với 6000 counts và True RMS.

Đo dòng Arduino có cần ngắt mạch không?

Có. Dòng dưới 200mA phải dùng DMM ở chế độ mA, mắc nối tiếp. Clamp meter không đủ nhạy ở mức này.

Chân Arduino báo 2.5V thay vì 5V, bị gì?

Có thể chân bị chập GND, hoặc linh kiện kéo xuống (pull-down bị chạm). Kiểm tra bằng thông mạch giữa chân và GND.

Dùng đồng hồ vạn năng đo PWM được không?

Đo được điện áp trung bình (DC), nhưng không hiện dạng sóng. Cần oscilloscope (ZT-702S) để xem dạng sóng PWM.

Mua ZOYI ở đâu? Có bảo hành không?

Zoyi.vn — bảo hành 12 tháng, giao hàng toàn quốc. Gọi 0904.579.990 để được hỗ trợ.

Đo tín hiệu I2C, SPI và PWM

Nếu bạn làm việc với cảm biến I2C (MPU6050, BME280, OLED), thỉnh thoảng gặp lỗi giao tiếp. Cách kiểm tra nhanh: đo điện áp chân SCL và SDA. Khi không có giao tiếp, cả hai chân ở mức HIGH (3.3V hoặc 5V tùy board). Khi có giao tiếp, kim dao động nhẹ — DMM hiển thị điện áp trung bình khoảng 2-3V. Nếu một chân ở mức 0V và không lên, đường I2C có thể bị chập GND hoặc kéo xuống. Với SPI, kiểm tra chân MOSI, MISO, SCK, CS — mỗi chân có điện áp thay đổi tùy theo giao tiếp. Với PWM, đo bằng DMM ở thang DC: duty cycle 50% sẽ hiển thị ~2.5V (cho 5V). Duty cycle 100% = 5V. Đây là cách kiểm tra nhanh không cần oscilloscope. Xem thêm bài phân biệt đo dòng AC và DC nếu cần thêm kỹ thuật.

Ví dụ thực tế cho maker

Bạn làm project đo nhiệt độ bằng Arduino + cảm biến DHT11, nhưng Serial Monitor luôn báo lỗi “Failed to read from DHT sensor”. Dùng đồng hồ vạn năng ZOYI đo chân VCC của DHT11: 4.8V (ổn). Đo chân GND: 0V (tốt). Đo chân Data: 5V (HIGH) — nhưng khi chương trình yêu cầu đọc, điện áp không dao động. Nghi ngờ chân Data bị kéo lên cứng — kiểm tra thông mạch giữa chân Data và VCC: có bíp → thiếu điện trở pull-up. Thêm resistor 4.7kΩ, mọi thứ hoạt động. Không có DMM, bạn có thể mất hàng giờ mò mẫm. Có DMM ZOYI, 2 phút ra vấn đề. Gọi 0904.579.990 nếu cần tư vấn mua máy.

Bảng chọn DMM cho maker

Nhu cầu	Model ZOYI	Giá
Maker cơ bản, đo áp 5V/3.3V	ZT-102A	~180k
Maker nâng cao, đo tụ, True RMS	ZT-S1	~400k
Cần clamp đo dòng	ZT-QB1	~450k
Xem dạng sóng	ZT-702S oscilloscope	~1.2tr

Cần tư vấn thêm? Gọi ZOYI 0904.579.990. Mua tại zoyi.vn, bảo hành 12 tháng.

Kết luận: đồng hồ vạn năng là công cụ không thể thiếu cho bất kỳ ai làm việc với Arduino, Raspberry Pi hay ESP32. Từ kiểm tra nguồn, đo tín hiệu, đến debug giao tiếp — DMM giúp bạn tiết kiệm hàng giờ mò mẫm. ZT-102A cho người mới, ZT-S1 cho người chuyên sâu, ZT-702S cho ai cần xem dạng sóng. Đừng ngần ngại đầu tư vào thiết bị đo — nó sẽ trả lại cho bạn gấp nhiều lần thời gian và công sức. Mua ZOYI chính hãng tại zoyi.vn, gọi 0904.579.990 nếu cần tư vấn. Xem thêm review ZT-102 và ZT-102A nếu muốn tìm hiểu thêm về dòng DMM phổ biến nhất của ZOYI.

Head over to zoyi.vn để xem đầy đủ sản phẩm hoặc gọi 0904.579.990 để được tư vấn trực tiếp từ kỹ thuật viên ZOYI. Bảo hành 12 tháng, giao hàng toàn quốc.

ZOYI luôn đồng hành cùng cộng đồng maker Việt Nam. Mua hàng tại zoyi.vn, gọi 0904.579.990 để được tư vấn.

Debug I2C bằng DMM — không cần logic analyzer

Giao tiếp I2C là nỗi ám ảnh của nhiều người mới học Arduino. Khi cảm biến I2C (MPU6050, BME280, DS3231) không hoạt động, thường do 1 trong 3 lỗi: sai địa chỉ I2C, thiếu pull-up resistor, hoặc dây cắm sai. Cách kiểm tra bằng DMM ZOYI:

Bước 1: Ngắt kết nối cảm biến. Đo chân SCL và SDA khi không kết nối — cả hai phải ở mức HIGH (3.3V hoặc 5V). Nếu ở 0V, thiếu pull-up resistor (thêm 4.7kΩ lên VCC). Bước 2: Cắm lại cảm biến. Chạy chương trình I2C Scanner. Đo SCL và SDA trong khi quét — điện áp phải dao động nhẹ (2-3V DC trung bình). Nếu một chân luôn 3.3V/5V, giao tiếp không xảy ra. Bước 3: Kiểm tra thông mạch giữa chân SDA Arduino và SDA cảm biến, SCL với SCL. Nếu bíp, dây tốt. Bước 4: Đo điện trở pull-up — phải ~4.7kΩ. Nếu 0Ω (chập) hoặc > 10kΩ (hở), thay resistor. Debug I2C bằng DMM mất 3 phút — không cần mua logic analyzer 500k. Gọi 0904.579.990 nếu cần mua ZT-S1 cho maker.
