Review ZOYI ZT-219: DMM 6000 Counts CAT IV Cho Công Nghiệp

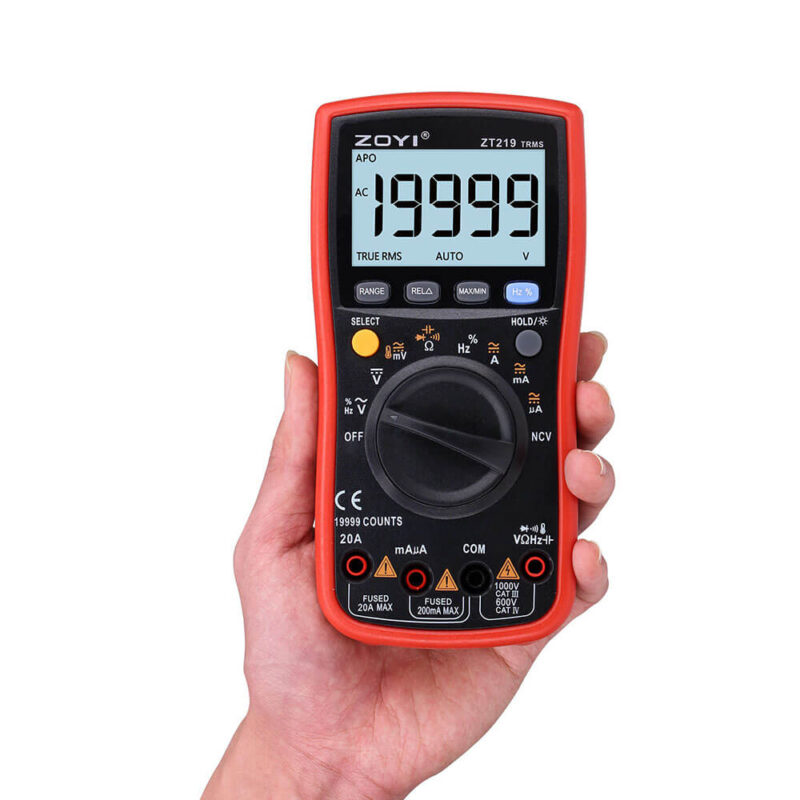

ZOYI ZT-219 là đồng hồ vạn năng 19999 counts, an toàn CAT IV 600V / CAT III 1000V, phù hợp cho môi trường công nghiệp. Thiết bị đo dòng tới 20A, điện trở tới 199.99MΩ và nhiệt độ bằng đầu dò cặp nhiệt.

Thông số chính

Số đếm	19999 counts
An toàn	CAT IV 600V / CAT III 1000V
Điện áp	1000V DC / 750V AC
Dòng điện	20A DC / 20A AC
Điện trở	199.99MΩ
Tụ điện	9.999mF
Nhiệt độ	-20℃~1000℃

Nguồn: catalog ZOTEK 2026.5.5.

Vì sao phù hợp công nghiệp?

• CAT IV 600V — mức an toàn cao nhất cho điểm đo gần nguồn hạ áp.
• Đo dòng 20A — đủ cho hầu hết nhánh tủ điện.
• 19999 counts — đọc rõ thay đổi nhỏ của dòng và áp.
• Đo nhiệt độ — kiểm tra điểm nóng tại chỗ.

Ứng dụng thực tế

• Đo dòng và điện áp trong tủ điện công nghiệp.
• Kiểm tra cân pha hệ thống ba pha.
• Đo điện trở lớn, kiểm tra cách điện ở mức tham khảo.
• Đo nhiệt độ đầu cực, dây dẫn khi mang tải.

Lưu ý an toàn

• Chọn đúng định mức CAT theo vị trí đo; không đo vượt định mức.
• Kiểm tra dây đo và cầu chì định kỳ.
• Dùng đồ bảo hộ khi đo trong tủ điện đang vận hành.

Kiến trúc bảo vệ công nghiệp đạt chuẩn CAT IV 600V của ZT-219

ZOYI ZT-219 là chiếc đồng hồ vạn năng số 19999 counts được chứng nhận đạt cấp an toàn đo lường quốc tế CAT IV 600V và CAT III 1000V. Khối bảo vệ đầu vào được trang bị hai cầu chì gốm chịu dòng cắt cực đại 10kA (1000V), bảo vệ người thợ tuyệt đối an toàn trước các xung sét lan truyền lên tới 8000V.

Bảng thông số kỹ thuật then chốt của ZOYI ZT-219

Chức năng đo lường	Dải đo cực đại	Độ phân giải hiển thị	Độ chính xác
Điện áp một chiều DCV	1000.0 V	0.001 mV (1µV)	±(0.05% + 3 counts)
Điện áp xoay chiều ACV	750.0 V True RMS	0.001 mV (1µV)	±(0.5% + 3 counts)
Dòng điện DC / AC	19.999 A	0.001 µA (1nA)	±(0.5% + 3 counts)
Điện trở thuần (Ohm)	199.99 MΩ	0.01 Ω	±(0.2% + 3 counts)

Tính năng đo tương đối (REL) trừ nội trở que đo

Khi đo các điện trở giá trị rất nhỏ dưới 1Ω, nội trở của que đo thông thường (0.1Ω – 0.2Ω) sẽ gây sai số lớn. Chức năng REL trên ZT-219 cho phép trừ khử hoàn toàn nội trở que đo chỉ bằng một nút bấm, đưa giá trị đo về chuẩn tuyệt đối.

Phân tích mạch bảo vệ chống xung sét 8000V công nghiệp trên ZOYI ZT-219

ZOYI ZT-219 sở hữu mạch bảo vệ đầu vào được thiết kế theo đúng tiêu chuẩn an toàn IEC 61010-1 cho môi trường CAT IV 600V. Bo mạch in sử dụng các rãnh phay cách ly không khí (Air-gap milling) rộng 3mm ngăn ngừa hiện tượng phóng điện rò bề mặt giữa các đường mạch điện áp cao. Cụm bảo vệ sơ cấp bao gồm biến trở oxit kim loại MOV đường kính 20mm kết hợp 2 điện trở nhiệt PTC tự phục hồi, có khả năng hấp thụ và dập tắt an toàn các xung đột biến điện áp lên tới 8000V do sét đánh lan truyền hoặc sự cố đóng cắt máy cắt không khí ACB.

Bảng kiểm nghiệm dải đo dòng điện nhỏ micro-ampe (µA) trên ZT-219

Thang đo dòng điện	Dải đo cực đại	Độ phân giải hiển thị	Độ chính xác	Ứng dụng chuyên môn
Thang Micro-ampe (µA)	199.99 µA	0.01 µA (10 nA)	±(0.5% + 3)	Đo cảm biến ngọn lửa ion hóa lò đốt gas
Thang Milli-ampe (mA)	199.99 mA	0.01 mA (10 µA)	±(0.5% + 3)	Đo tín hiệu vòng lặp điều khiển PLC 4-20mA
Thang Ampe lớn (A)	19.999 A	0.001 A (1 mA)	±(0.8% + 3)	Chịu tải đo dòng điện lớn liên tục an toàn

Cách đo kiểm tra tín hiệu vòng lặp dòng 4-20mA trong tự động hóa nhà máy

1. Ngắt kết nối một đầu dây tín hiệu cảm biến áp suất hoặc nhiệt độ về bộ điều khiển PLC.
2. Chuyển đồng hồ ZT-219 sang nấc đo dòng mA DC, mắc nối tiếp que đỏ vào dây cảm biến và que đen vào cổng ngõ vào Analog của PLC.
3. Quan sát giá trị hiển thị: Tại mức 0% thang đo cảm biến phát 4.00mA; tại 100% phát 20.00mA. Độ phân giải 0.01mA của ZT-219 giúp kỹ sư cân chỉnh độ tuyến tính của bộ điều khiển đạt độ chính xác hoàn hảo.

Câu hỏi thường gặp

Sản phẩm ZOYI phù hợp

Tham khảo: ZOYI ZT-225, ZOYI ZT-102A. Tất cả sản phẩm chính hãng ZOYI, bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất.
