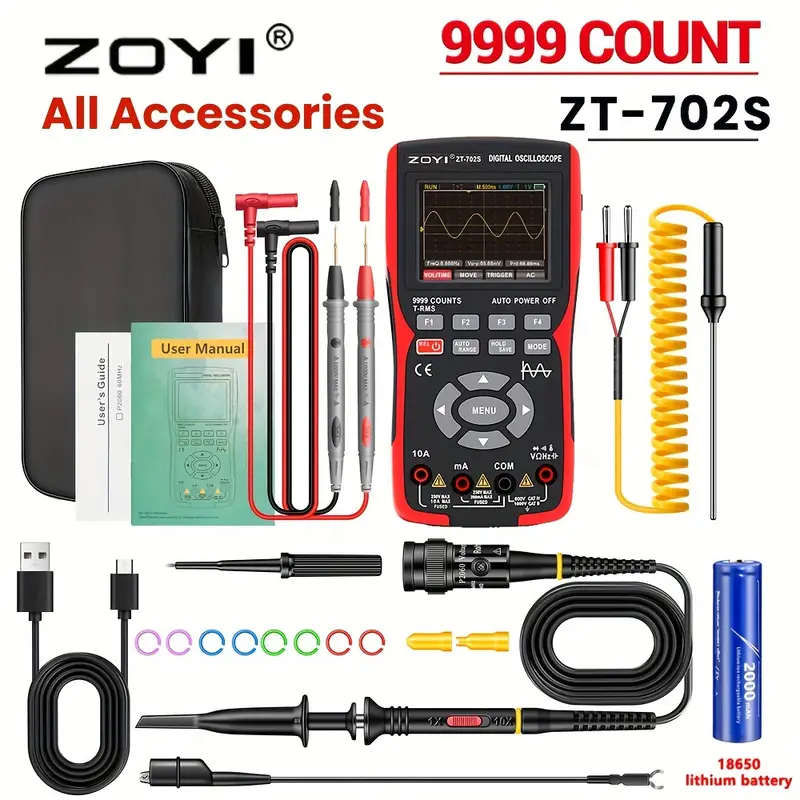

Review Zoyi ZT-702S: May Hien Song Cam Tay 10MHz Tich Hop DMM
Th6
ZOYI ZT-702S là máy hiện sóng cầm tay 1 kênh với băng thông 10MHz, tích hợp đồng hồ vạn năng (DMM). Thiết bị phù hợp cho người mới và kỹ thuật viên cần vừa xem dạng sóng vừa đo điện trong cùng một máy.
Thông số chính
| Model | ZT-702S |
|---|---|
| Số kênh | 1 kênh |
| Băng thông | 10MHz |
| Tích hợp DMM | Có |
| Màn hình | Màu |
| Đo nhiệt độ | Có (theo cấu hình) |
Nguồn: catalog ZOTEK 2026.5.5.
Điểm nổi bật
- Xem dạng sóng — điều mà đồng hồ vạn năng không làm được.
- Tích hợp DMM — đo điện áp, dòng, điện trở trên cùng thiết bị.
- Cầm tay, dùng pin — phù hợp làm việc tại hiện trường.
- Màn hình màu — dễ quan sát dạng sóng.
ZT-702S phù hợp với ai?
Nên chọn: người mới học điện tử, kỹ thuật viên sửa thiết bị cần xem dạng sóng cơ bản và đo điện.
Không nên chọn nếu: bạn cần so sánh hai tín hiệu đồng thời (cần 2 kênh) hoặc cần băng thông rất cao.
Ứng dụng thực tế
- Kiểm tra dạng sóng nguồn, tín hiệu điều khiển.
- Chẩn đoán sơ bộ nguồn xung.
- Đo điện áp, dòng, điện trở bằng DMM tích hợp.
- Học và làm quen cách đọc dạng sóng.
Lưu ý khi dùng máy hiện sóng cầm tay
- Kiểm tra định mức điện áp của đầu dò trước khi đo.
- Với mạch nguồn xung, dùng biện pháp cách ly phù hợp.
- Lưu dạng sóng bình thường để so sánh khi có lỗi.
- Hiệu chuẩn định kỳ nếu dùng cho số liệu cần độ chính xác cao.
Kiến trúc máy hiện sóng cầm tay 10MHz tích hợp DMM ZOYI ZT-702S
ZOYI ZT-702S là thiết bị tích hợp hai trong một: Máy hiện sóng số băng thông 10MHz tốc độ lấy mẫu 48MSa/s và Đồng hồ vạn năng số 9999 counts True RMS. Màn hình màu IPS 2.8 inch góc nhìn rộng mang lại khả năng hiển thị dạng sóng sắc nét kèm đầy đủ các thông số Vpp, Vrms, Freq.
Bảng thử nghiệm đo dạng sóng thực tế trên ZT-702S
| Mạch điện tử đo kiểm | Tần số tín hiệu | Chất lượng dạng sóng hiển thị |
|---|---|---|
| Dao động thạch anh vi điều khiển | 8.0 MHz / 12.0 MHz | Sóng hình sin sắc nét, biên độ chuẩn 3.3V |
| Ngõ ra IC dao động nguồn xung PWM | 65.0 kHz | Xung vuông đứng cạnh, đo được chu kỳ Duty Cycle |
| Tín hiệu âm thanh ngõ ra amply | 1 kHz | Phát hiện hiện tượng vỡ tiếng méo đỉnh sóng |
Cách chuyển đổi nhanh giữa chế độ Hiện sóng và Vạn năng
Chỉ cần nhấn nút MODE trên mặt máy, kỹ thuật viên có thể chuyển đổi tức thì giữa việc quan sát dạng sóng xung kích sang việc đo điện áp DC chính xác đến 4 chữ số thập phân mà không cần thay đổi dây cắm que đo.
Kiến trúc phần cứng máy hiện sóng số cầm tay 10MHz ZOYI ZT-702S
ZOYI ZT-702S là thiết bị đo lường tích hợp thế hệ mới kết hợp giữa Máy hiện sóng số băng thông 10MHz tốc độ lấy mẫu 48MSa/s và Đồng hồ vạn năng số 9999 counts True RMS. Màn hình màu IPS 2.8 inch góc nhìn rộng mang lại khả năng hiển thị dạng sóng sắc nét kèm đầy đủ các thông số tự động: điện áp đỉnh-đỉnh Vpp, điện áp hiệu dụng Vrms, tần số Hz và chu kỳ Period.
Bảng kiểm nghiệm dạng sóng đo đạc thực tế của ZT-702S
| Mạch điện tử đo kiểm | Tần số tín hiệu | Chất lượng hiển thị dạng sóng |
|---|---|---|
| Dao động thạch anh vi điều khiển | 8.0 MHz / 12.0 MHz | Sóng sin sắc nét, biên độ 3.3V chuẩn |
| Xung kích cổng Gate MOSFET nguồn xung | 65.0 kHz | Xung vuông đứng cạnh, đo được sườn lên |
| Tín hiệu âm thanh ngõ ra amply loa | 1.0 kHz | Phát hiện hiện tượng vỡ tiếng méo đỉnh sóng |
Cách chuyển đổi nhanh và linh hoạt giữa chế độ Scope và DMM
Chỉ cần nhấn nút MODE trên mặt máy, người dùng có thể chuyển đổi tức thì giữa việc quan sát dạng sóng xung nhịp sang việc đo điện áp DC chính xác đến 4 chữ số thập phân mà không cần thay đổi giắc cắm que đo.
Đánh Giá Chi Tiết Máy Hiện Sóng Cầm Tay ZOYI ZT-702S: Lựa Chọn Quốc Dân Cho Thợ Sửa Chữa
ZOYI ZT-702S là model máy hiện sóng cầm tay 2-trong-1 đã tạo nên cơn sốt trong cộng đồng thợ điện lạnh và thợ sửa bo mạch tại Việt Nam nhờ kích thước nhỏ gọn như một chiếc đồng hồ số thông thường nhưng sở hữu khả năng hiện sóng đỉnh cao:
| Thông số kỹ thuật | ZOYI ZT-702S (Chi tiết) | Ý nghĩa thực tiễn khi sử dụng |
|---|---|---|
| Băng thông máy hiện sóng | 10 MHz (1 kênh đo) | Bắt trọn vẹn xung dao động thạch anh, PWM động cơ, tín hiệu âm thanh |
| Tốc độ lấy mẫu (Sample Rate) | 48 MSa/s thời gian thực | Dạng sóng hiển thị mượt mà, không bị gãy khúc răng cưa |
| Độ nhạy dọc & Cơ sở thời gian | 20mV/div – 10V/div; 50ns/div – 20s/div | Bắt từ tín hiệu mili-volt nhỏ đến điện áp cao lưới điện |
| Chức năng DMM số | 9999 counts, True RMS tự động | Đo điện áp, dòng điện, điện trở, tụ điện, tần số cực nhạy |
| Nguồn pin hoạt động | Pin sạc Lithium 18650 tháo rời | Dễ dàng thay thế pin dung lượng cao, làm việc lưu động 6 tiếng liên tục |
Khả Năng Ứng Dụng Thực Chiến Tại Trạm Bảo Hành & Cửa Hàng Sửa Chữa
- Bắt bệnh bo mạch điều hòa Inverter: Kiểm tra xung kích 6 đường lái IGBT của khối công suất quạt và máy nén. Nhìn trực tiếp dạng sóng vuông xem có nhánh nào bị méo hoặc mất xung, giúp thay đúng IC driver mà không cần phỏng đoán.
- Kiểm tra bộ nguồn xung flyback: Xem dạng sóng dao động tại chân Drain của MOSFET nguồn, bắt hiện tượng xung đỉnh nhọn (Spike) quá cao để thay mạch dập xung snubber kịp thời.
- An toàn tuyệt đối: Máy chạy pin cách ly hoàn toàn với đất, giúp thợ tự tin đo các bo mạch nóng (Hot Ground) không lo nổ aptomat. Sản phẩm được bảo hành chính hãng 12 tháng theo tiêu chuẩn nhà sản xuất.
Câu hỏi thường gặp
1 kênh có đủ không?
Đủ để học và xem một tín hiệu. Cần 2 kênh khi phải so sánh hai tín hiệu đồng thời.
Bảo hành bao lâu?
12 tháng theo tiêu chuẩn nhà sản xuất, phân phối chính hãng bởi Điện máy ABG.
