ZOYI ZT-703S Máy hiện sóng cầm tay 3 trong 1 Đồng hồ vạn năng & Máy phát tín hiệu

1. Tổng quan về sản phẩm

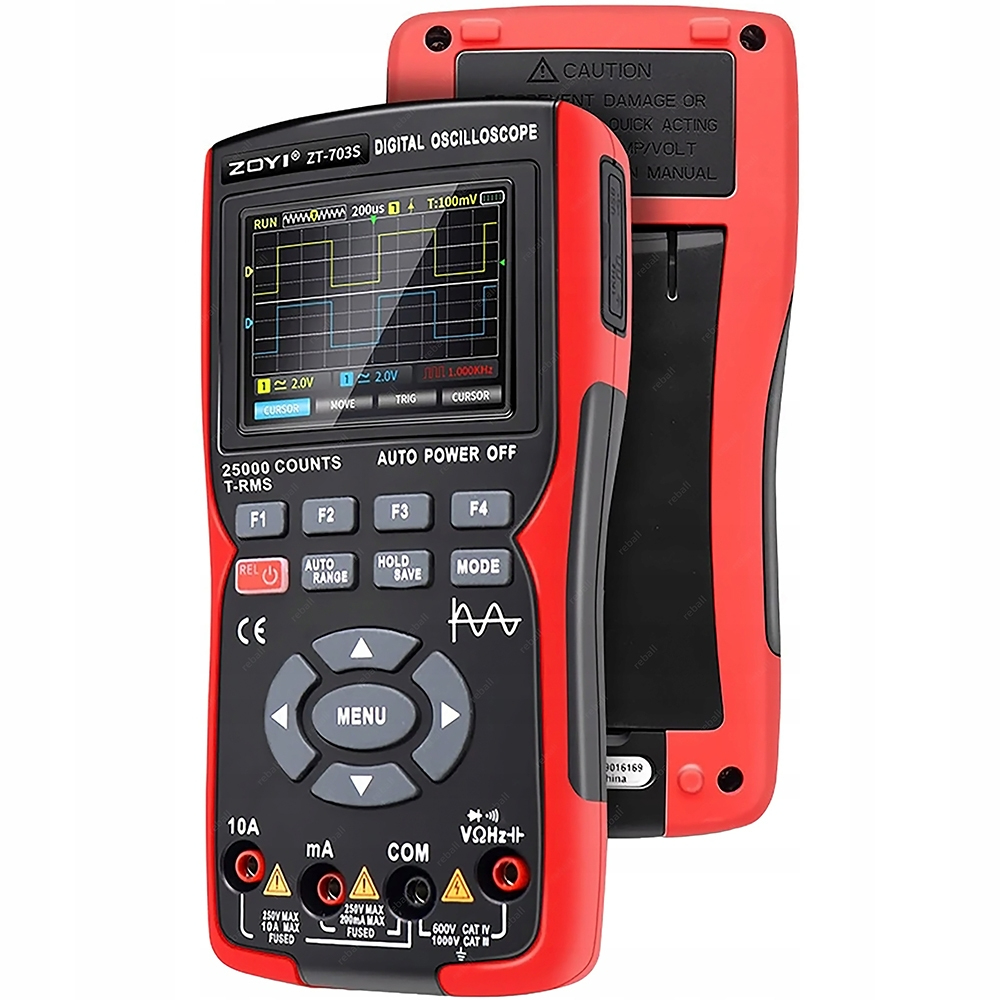

ZOYI ZT-703S Máy hiện sóng là thiết bị kiểm tra 3 trong 1 cầm tay hiệu suất cao tích hợp máy hiện sóng kênh đôi, đồng hồ vạn năng kỹ thuật số true-RMS và bộ tạo tín hiệu.

Nó có màn hình màu IPS 3,5 inch toàn view, vỏ bền khuôn kép và nút điều khiển trực quan. Được thiết kế để sửa chữa điện tử, bảo trì công nghiệp, chẩn đoán ô tô và đo điện tại chỗ, nó mang lại khả năng kiểm tra chuyên nghiệp ở dạng cầm tay di động.

2. Các tính năng chính

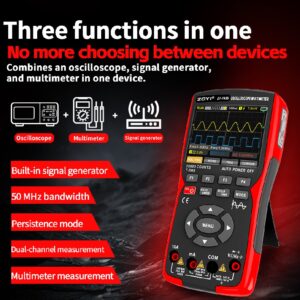

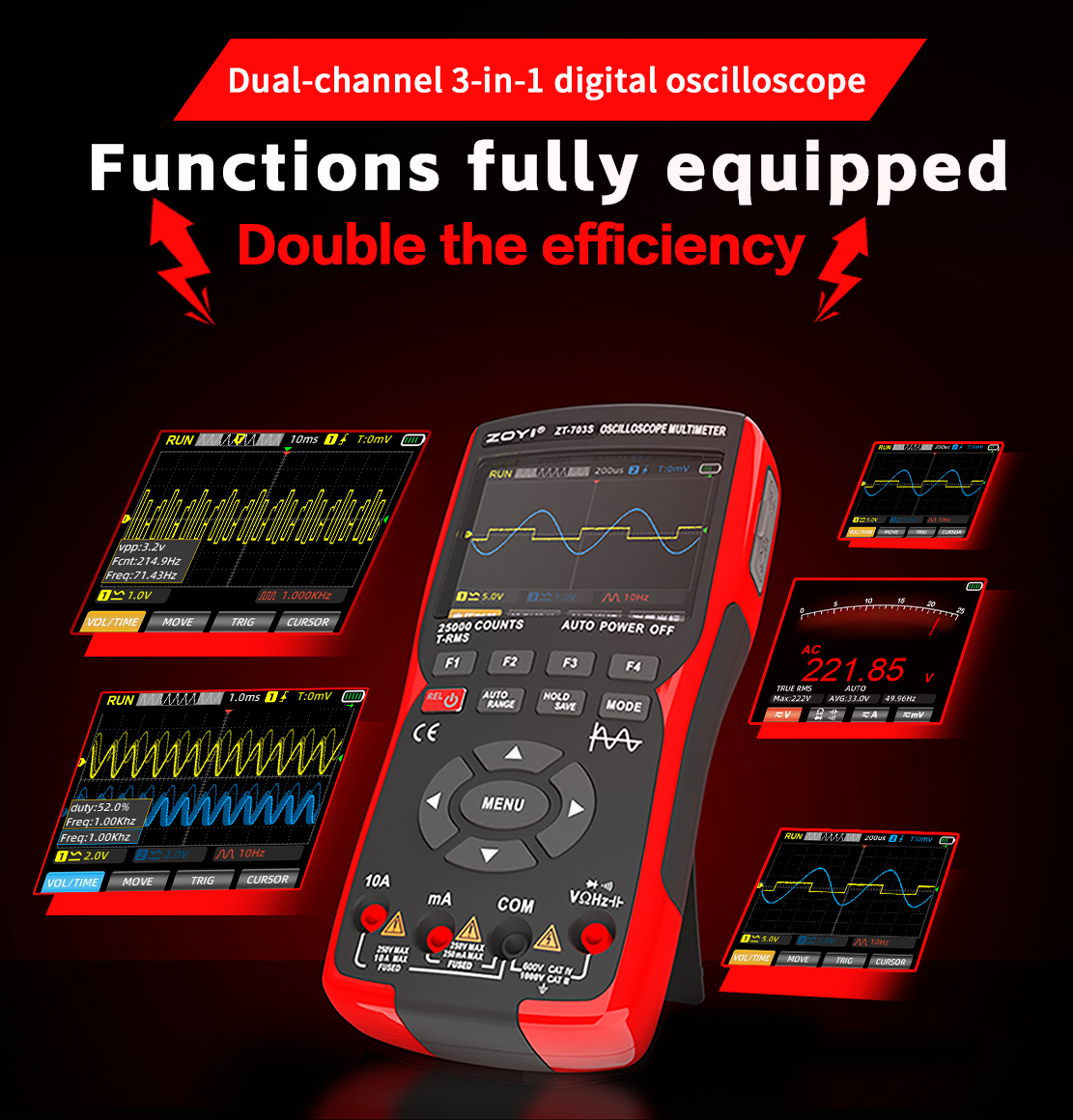

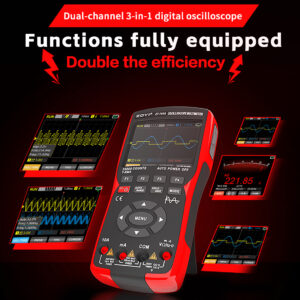

ZOYI ZT-703S Máy hiện sóng Thiết kế tích hợp 3 trong 1: Máy hiện sóng + Đồng hồ vạn năng + Máy phát tín hiệu

Màn hình màu IPS 3,5 inch đầy đủ

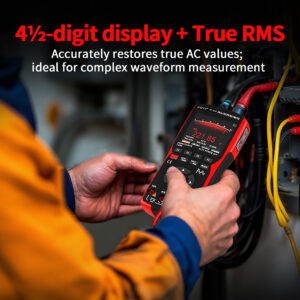

Đồng hồ vạn năng hiệu dụng thực 25000 đếm để đo độ chính xác cao

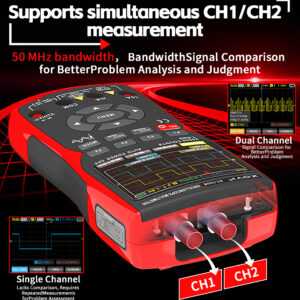

Máy hiện sóng kênh đôi với băng thông 50 MHz và tốc độ lấy mẫu 280 MSa/s

Bộ tạo tín hiệu tích hợp hỗ trợ 6 loại dạng sóng tiêu chuẩn

Thiết lập AUTO một phím để phân tích dạng sóng nhanh

Các chức năng nâng cao: FFT, XY (Lissajous), đo con trỏ, độ bền của dạng sóng

Hỗ trợ lưu trữ dạng sóng, ảnh chụp màn hình và xuất USB sang PC

Đèn nền có thể điều chỉnh, tự động tắt nguồn và giao diện đa ngôn ngữ

Pin sạc 18650 với sạc Type-C

Bảo vệ cầu chì kép và thiết kế an toàn điện nâng cao

3. Mô-đun chức năng: ZOYI ZT-703S Máy hiện sóng

Mô-đun máy hiện sóng

Kênh: 2

Băng thông: 50 MHz

Tốc độ lấy mẫu: lên đến 280 MSa / s

Chế độ kích hoạt: Tự động / Bình thường / Đơn

Cạnh kích hoạt: Tăng / Giảm

Các chức năng đo lường bao gồm Vpp, Vmax, Vmin, RMS, tần số, chu kỳ và chu kỳ làm việc.

Hỗ trợ phân tích phổ FFT, chế độ XY (Lissajous), độ bền dạng sóng, đo con trỏ, bù đầu dò và hiệu chuẩn đường cơ sở.

Mô-đun đồng hồ vạn năng

Màn hình: 25000 số đếm, True-RMS

Điện áp DC / AC: lên đến 1000 V / 750 V

Dòng điện DC / AC: lên đến 10 A

Đo điện trở

Đo điện dung

Đo tần số

Kiểm tra diode và còi liên tục

Các chức năng bổ sung: giữ dữ liệu, zeroing REL, ghi MAX/MIN/AVG.

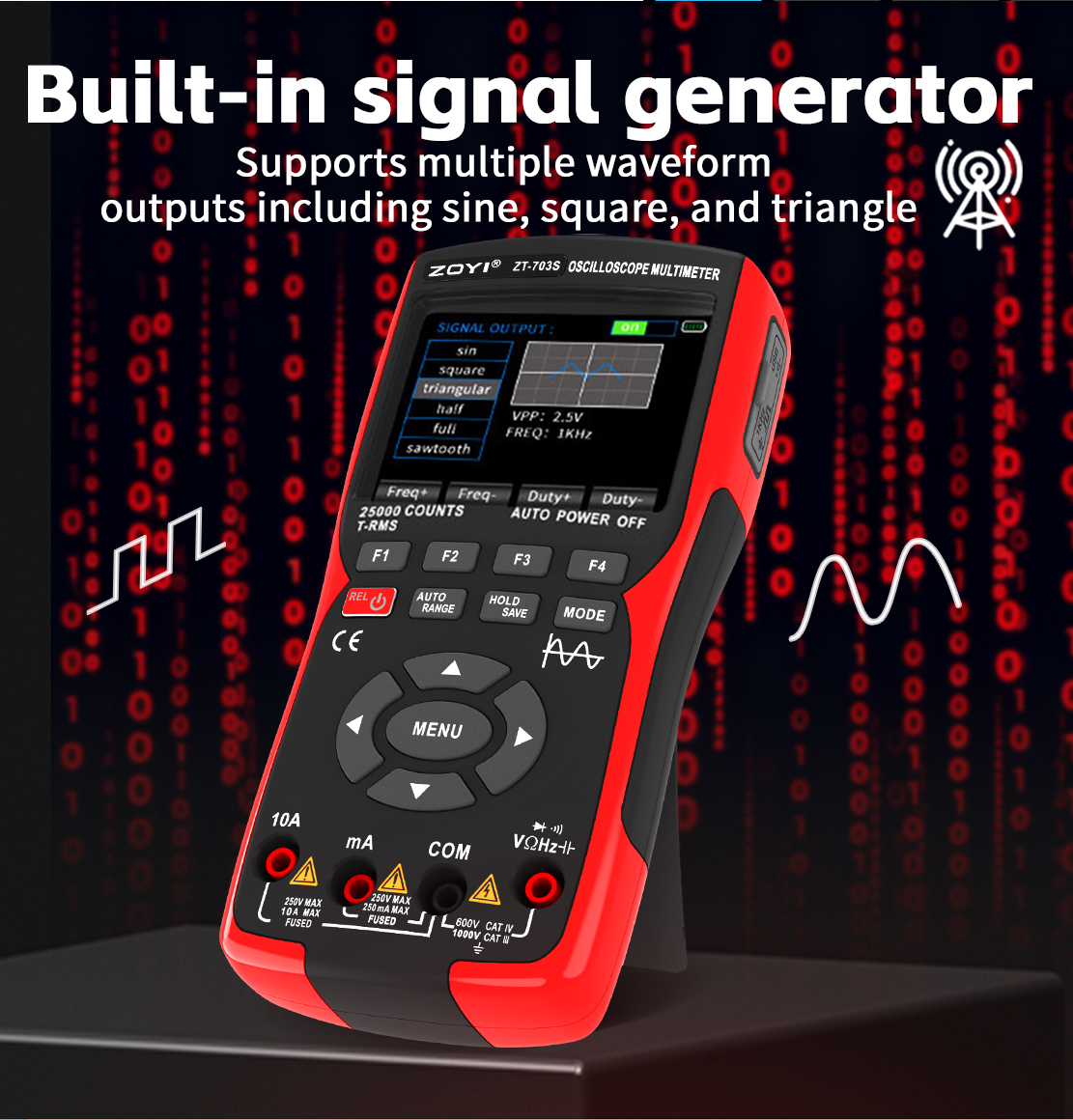

Mô-đun máy phát tín hiệu

Đầu ra 6 loại dạng sóng bao gồm tín hiệu hình sin, hình vuông, hình tam giác, răng cưa, nửa sóng và toàn sóng.

Hỗ trợ điều chỉnh tần số, biên độ và chu kỳ nhiệm vụ để kiểm tra mạch và mô phỏng tín hiệu.

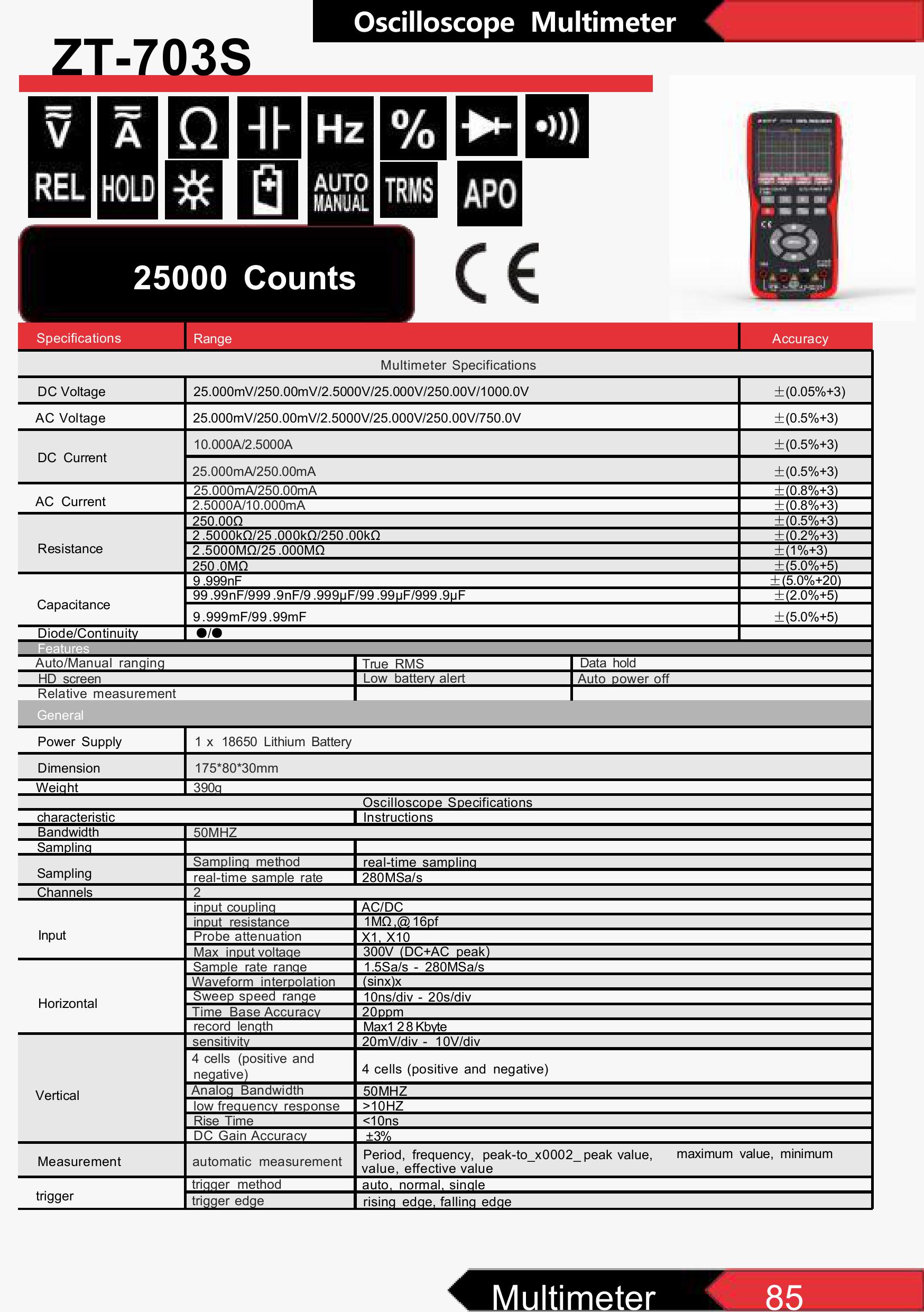

4. Thông số kỹ thuật: ZOYI ZT-703S Máy hiện sóng

Máy hiện sóng

Băng thông: 50 MHz

Kênh: 2

Tốc độ lấy mẫu: 280 MSa / s

Điện áp đầu vào tối đa: 300 V (đầu vào máy hiện sóng)

Đồng hồ vạn năng

Màn hình: 25000 số đếm, True-RMS

Điện áp DC / AC: lên đến 1000 V / 750 V

Dòng điện DC / AC: lên đến 10 A

Tổng Quát

Màn hình: Màn hình màu IPS 3,5 inch

Pin: 1 × pin lithium có thể sạc lại 18650

Sạc: USB Type-C (5 V)

Kích thước: 177 × 89 × 40 mm

Trọng lượng: 390 g

Nhiệt độ hoạt động: 0 ° C – 40 ° C

5. Ứng dụng: ZOYI ZT-703S Máy hiện sóng

Sửa chữa và gỡ lỗi mạch điện tử

Bảo trì thiết bị gia dụng

Thử nghiệm thiết bị công nghiệp

Chẩn đoán điện tử ô tô

Giảng dạy và đào tạo trong phòng thí nghiệm

Tự làm điện tử và dự án sở thích

Đo lường và khắc phục sự cố điện tại chỗ

6. Sức mạnh và thiết kế

ZOYI ZT-703S Máy hiện sóng được cung cấp bởi một pin lithium có thể sạc lại 18650 duy nhất và hỗ trợ sạc Type-C để sử dụng tại hiện trường thuận tiện.

Vỏ ABS + TPE chắc chắn của nó đảm bảo độ bền trong môi trường công nghiệp và bảo trì.

Thiết kế cầm tay di động

Cấu trúc gia cố khuôn kép

Hoạt động tiết kiệm năng lượng với tính năng tự động tắt nguồn

Không sạc trong quá trình đo để đảm bảo an toàn

7. An toàn và bảo vệ

ZOYI ZT-703S Máy hiện sóng được thiết kế với bảo vệ quá dòng cầu chì kép và kiến trúc an toàn đầu vào nâng cao.

Đầu vào tối đa: 300 V (máy hiện sóng), 1000 V (đồng hồ vạn năng)

Hệ thống bảo vệ cầu chì kép để đảm bảo an toàn quá tải

Thiết kế vòng an toàn đầu dò để giảm nguy cơ điện giật

Cảnh báo pin yếu và bảo vệ tắt máy tự động

Không thực hiện đo điện trở, điện dung hoặc diode trên các mạch được cấp điện

Sạc và đo không được hỗ trợ đồng thời

Được thiết kế phù hợp với các yêu cầu an toàn của CE
