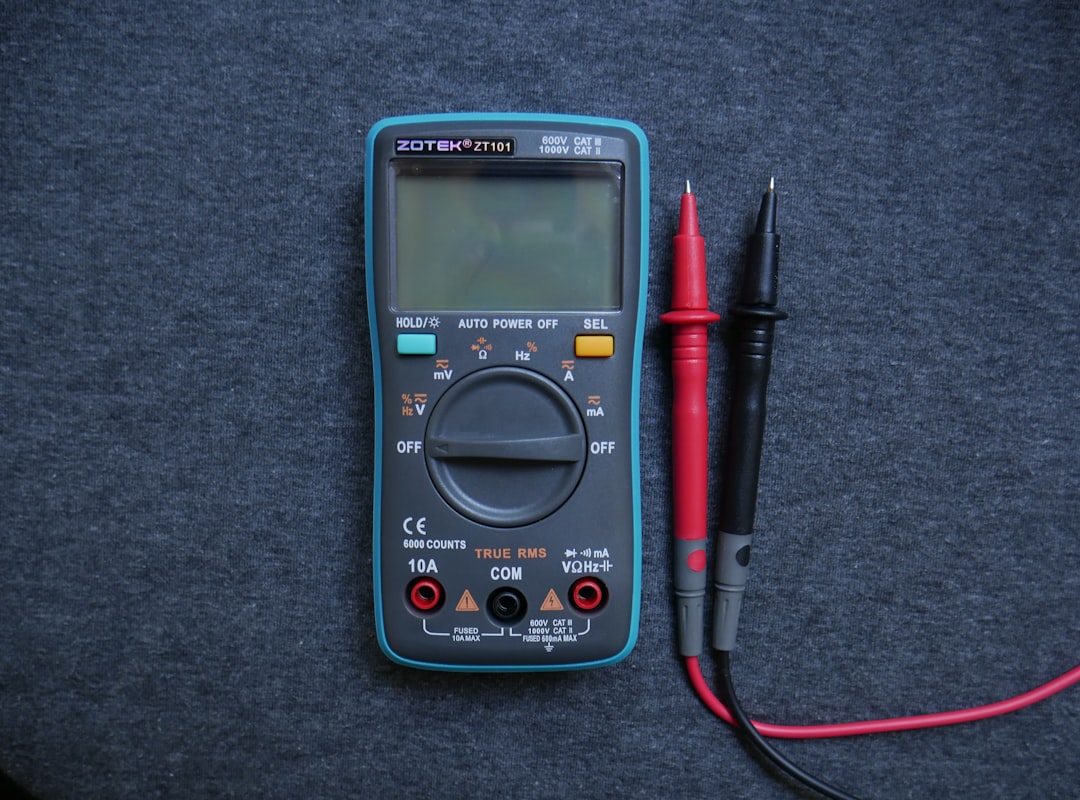

Vạn năng đo tần số – Cơ chế và hướng dẫn sử dụng ZOYI

Vạn năng đo tần số bằng cách đếm số chu kỳ tín hiệu trong một giây, hiển thị kết quả bằng Hz. Chức năng này dùng để kiểm tra tín hiệu xung, tần số đầu ra biến tần và tín hiệu clock trong mạch số.

Cơ chế đo tần số

Máy đếm số chu kỳ tín hiệu trong một đơn vị thời gian và quy đổi ra Hz. Kết quả cho biết tín hiệu đang dao động bao nhiêu lần mỗi giây.

Dải tần của vạn năng thông dụng

Loại	Dải tần
Vạn năng cầm tay	Tới khoảng 10MHz (một số dòng tới 100kHz)
Tín hiệu cao tần (WiFi, Bluetooth)	Không đo được bằng vạn năng

Cách đo tần số

1. Xoay về chế độ Hz.
2. Đặt que đo vào hai điểm của tín hiệu cần đo.
3. Đọc giá trị trên màn hình.
4. So sánh với tần số danh định — sai lệch lớn là dấu hiệu bất thường.

Ứng dụng thực tế

• Kiểm tra tín hiệu clock trong mạch số.
• Kiểm tra tần số đầu ra của biến tần.
• Kiểm tra tín hiệu từ cảm biến.

Bảng dải tần theo ứng dụng

Ứng dụng	Dải tần	Ghi chú
Tín hiệu công nghiệp	Thấp – trung bình	Vạn năng đáp ứng
Mạch số chậm	Trung bình	Vạn năng đáp ứng
Biến tần, inverter	Tùy thiết bị	Kiểm tra dải máy
WiFi, Bluetooth	Cao tần	Không đo bằng vạn năng

Kỹ thuật đo tần số chính xác

1. Xoay về chế độ Hz.
2. Đặt que đo đúng hai điểm tín hiệu.
3. Đợi kết quả ổn định rồi đọc.
4. So sánh với tần số danh định.

Lỗi thường gặp khi đo tần số

• Kỳ vọng đo được tín hiệu cao tần.
• Đặt que đo sai điểm.
• Đo khi tín hiệu chưa ổn định.
• Không so sánh với giá trị danh định.

Checklist đo tần số

1. Chọn chế độ Hz.
2. Xác định đúng hai điểm tín hiệu.
3. Đọc kết quả khi ổn định.
4. So sánh và ghi lại nếu cần.

Cơ chế đếm xung kỹ thuật số và bộ chia tần số đầu vào trên đồng hồ vạn năng

Chức năng đo tần số (Frequency – Hz) trên đồng hồ vạn năng số ZOYI hoạt động dựa trên nguyên lý đếm số sườn xung logic (Edge Triggering) đi qua một cửa sổ thời gian chuẩn (Gate Time – thường là 1 giây hoặc 0.1 giây). Khối vi mạch tiền xử lý tín hiệu đầu vào bao gồm một bộ suy giảm phân áp, mạch lọc tích cực và mạch so sánh ngưỡng Schmitt Trigger có trễ điện áp (Hysteresis).

Mạch Schmitt Trigger có nhiệm vụ biến đổi mọi dạng sóng tín hiệu đầu vào (dù là sóng sin, sóng tam giác hay sóng âm thanh méo mó) thành chuỗi xung vuông sắc cạnh chuẩn logic. Vi điều khiển sẽ đếm số lần xung chuyển từ mức thấp lên mức cao trong khoảng thời gian Gate Time để tính toán và hiển thị chính xác tần số của tín hiệu.

Bảng độ nhạy điện áp đầu vào theo dải tần số trên đồng hồ ZOYI

Dải tần số đo lường	Biên độ điện áp tối thiểu yêu cầu	Biên độ điện áp cực đại an toàn	Lưu ý kỹ thuật
10 Hz đến 100 kHz (Âm tần, công nghiệp)	200 mVrms (Rất nhạy)	600 Vrms	Đo tần số điện lưới 50Hz, máy phát điện
100 kHz đến 1.0 MHz (Nguồn xung SMPS)	500 mVrms	250 Vrms	Kiểm tra dao động nguồn xung hạ áp
1.0 MHz đến 10.0 MHz (Xung clock MCU)	1.0 Vrms đến 2.0 Vrms	50 Vrms	Cần que đo ngắn để tránh suy hao biên độ
> 10.0 MHz (Cao tần viễn thông)	Vượt quá ngưỡng đáp ứng ADC	Không hỗ trợ	Cần sử dụng máy hiện sóng hoặc máy đếm tần

Ứng dụng đo chu kỳ làm việc (Duty Cycle %) cân chỉnh mạch điều tốc PWM

Bên cạnh tần số, việc đo chu kỳ làm việc (Duty Cycle – ký hiệu %) là công cụ cực kỳ đắc lực để chẩn đoán hệ thống điều khiển tự động. Duty cycle biểu thị tỷ lệ phần trăm thời gian tín hiệu ở mức tích cực cao so với toàn bộ chu kỳ sóng: Duty Cycle (%) = (Thời gian mức cao / Tổng chu kỳ) × 100%.

Ví dụ: Khi kiểm tra van điều áp dầu tỷ lệ hoặc mạch điều tốc quạt làm mát 4 chân, tần số xung PWM luôn cố định ở 25kHz. Khi vặn núm điều khiển từ 0% đến 100%, đồng hồ ZOYI ở chế độ đo Duty Cycle sẽ hiển thị chính xác độ mở van để kỹ thuật viên cân chỉnh lưu lượng mà không cần máy hiện sóng cồng kềnh.

Câu hỏi thường gặp

Bảo hành & chính sách

Sản phẩm chính hãng ZOYI phân phối tại Việt Nam, bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất.
