Cách Đo Thông Mạch Và Kiểm Tra Diode Bằng Đồng Hồ Vạn Năng
Th5
Cách Đo Thông Mạch Và Kiểm Tra Diode Bằng Đồng Hồ Vạn Năng là hai kỹ năng cơ bản nhất trong sửa chữa điện và điện tử. Đo thông mạch giúp kiểm tra dây dẫn, cầu chì, cuộn dây. Kiểm tra diode giúp xác định diode chỉnh lưu, diode zener còn tốt hay đã hỏng.
- 1. Đo thông mạch (Continuity)
- 2. Kiểm tra diode
- 3. Ứng dụng thực tế
- 4. Model ZOYI phù hợp
- 5. Câu hỏi thường gặp
1. Đo thông mạch (Continuity)
Đo thông mạch dùng để kiểm tra xem hai điểm có kết nối điện với nhau không. Đồng hồ sẽ phát tiếng bíp khi điện trở dưới ngưỡng (thường 30-50Ω) — giúp bạn không cần nhìn màn hình.
Các bước đo thông mạch
- Chọn thang đo: Xoay núm về chế độ Continuity (ký hiệu ●))) hoặc diode (->+). Một số đồng hồ ZOYI gộp chung thang đo thông mạch + diode.
- Kiểm tra que đo: Chạm hai que đo vào nhau. Nếu nghe tiếng bíp và màn hình hiển thị gần 0Ω — đồng hồ hoạt động tốt.
- Tiến hành đo: Chạm hai đầu que đo vào hai điểm cần kiểm tra. Có bíp = thông mạch, không bíp = đứt.
Ứng dụng phổ biến
- Kiểm tra cầu chì: Cầu chì tốt — bíp. Cầu chì đứt — im lặng.
- Kiểm tra dây dẫn: Phát hiện dây đứt bên trong vỏ cách điện.
- Kiểm tra cuộn dây: Motor, relay, biến áp — cuộn dây tốt sẽ thông mạch.
- Kiểm tra PCB track: Phát hiện vết nứt trên mạch in.
2. Kiểm tra diode
Diode là linh kiện chỉ cho dòng điện đi qua theo một chiều. Khi kiểm tra diode, đồng hồ sẽ hiển thị điện áp rơi thuận (forward voltage) thay vì điện trở.
Các bước kiểm tra diode
- Chọn thang đo Diode (ký hiệu ->+ hoặc tam giác có vạch)
- Cắm que đỏ vào V/Ω, que đen vào COM
- Đo thuận (Forward bias): Que đỏ (+) vào anode, que đen (-) vào cathode. Diode silicon tốt: 0.5-0.7V. Diode Schottky: 0.2-0.4V.
- Đo ngược (Reverse bias): Đảo que đo. Diode tốt: OL (không dẫn). Nếu có số 0 hoặc giá trị nhỏ → diode bị chập.
Diode tốt vs hỏng
| Tình trạng | Đo thuận | Đo ngược |
|---|---|---|
| Diode tốt (Si) | 0.5-0.7V | OL |
| Diode tốt (Schottky) | 0.2-0.4V | OL |
| Diode bị chập | ~0V | ~0V |
| Diode bị đứt | OL | OL |
3. Ứng dụng thực tế
- Sửa nguồn tổ ong: Kiểm tra diode cầu, diode Schottky ngõ ra
- Sửa biến tần: Kiểm tra diode bên trong IGBT, module chỉnh lưu
- Sửa ô tô: Kiểm tra diode trong alternator, relay
- Điện lạnh: Kiểm tra diode trong mạch điều khiển máy lạnh
Xem thêm: cách đo tụ điện, hướng dẫn dùng NCV, lỗi thường gặp khi đo.
4. Model ZOYI phù hợp
- Có cả thông mạch + diode: ZT-X, ZT-Y, ZT-102, ZT-102A, ZT-Y2

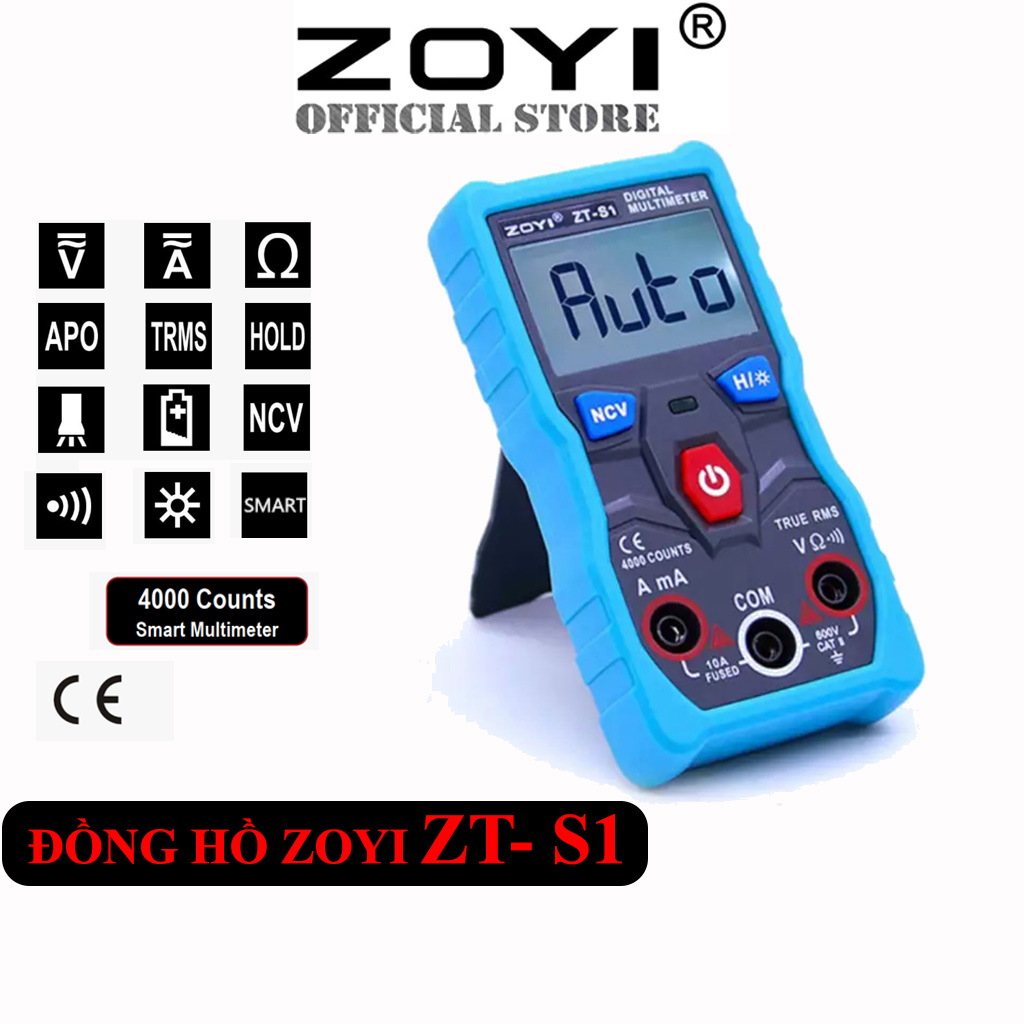

- Chỉ có thông mạch, không diode: ZT-S1 (chú ý khi mua)
Cần tư vấn thêm? Gọi/Zalo 0904 579 990 để được hỗ trợ kỹ thuật miễn phí. ZOYI bảo hành 12 tháng.
5. Câu hỏi thường gặp
Đo thông mạch có cần ngắt nguồn không?
Có, luôn ngắt nguồn điện trước khi đo thông mạch. Đo trên mạch có điện sẽ làm hỏng đồng hồ hoặc gây nguy hiểm.
Diode đo thuận không lên, đo ngược OL — hỏng chưa?
Chưa, có thể bạn đo nhầm chiều (que đỏ vào cathode). Thử đảo que đo. Nếu vẫn không lên, có thể diode bị đứt hoặc không tương thích với điện áp test của đồng hồ.
ZOYI model nào có cả thông mạch và diode?
ZT-X, ZT-Y, ZT-102, ZT-102A đều có cả hai. ZT-S1 chỉ có thông mạch, không có diode.
Có thể kiểm tra diode Zener bằng đồng hồ vạn năng không?
Kiểm tra cơ bản: đo thuận/ngược giống diode thường. Để kiểm tra điện áp Zener, cần mạch nguồn riêng.
Mua ZOYI chính hãng ở đâu?
Liên hệ hotline 0904 579 990 hoặc Zalo zalo.me/0904579990. Bảo hành 12 tháng toàn quốc.
