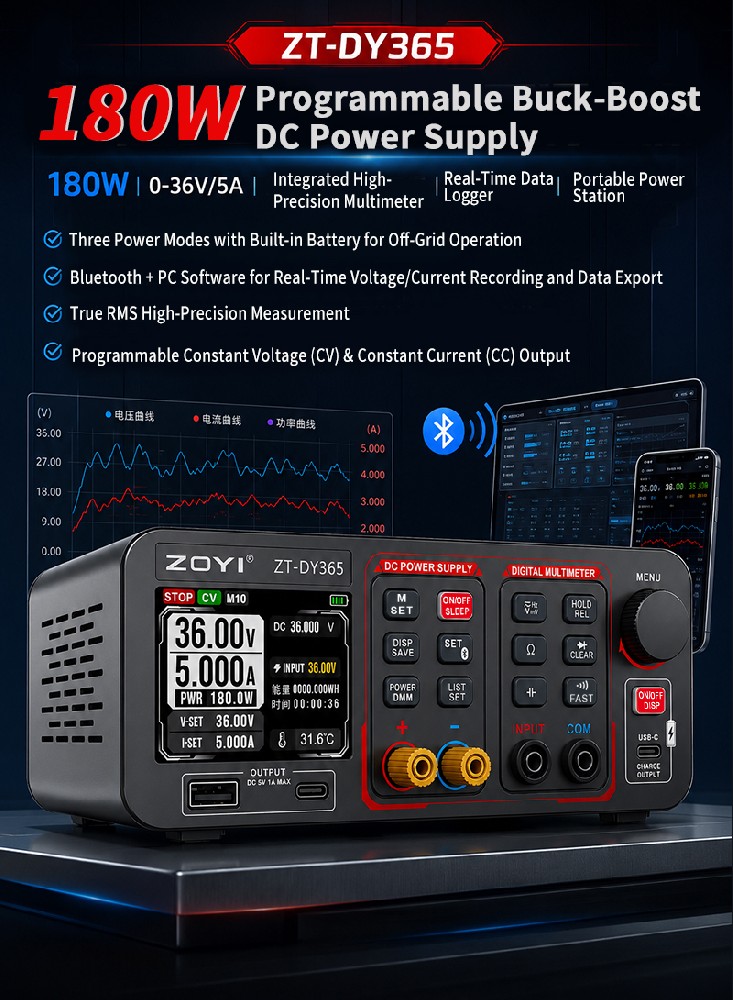

Đánh Giá Bộ Nguồn DC Lập Trình ZOYI ZT-DY365 180W Đa Năng

Bộ nguồn DC lập trình (Programmable DC Power Supply) là thiết bị cấp nguồn chuẩn xác hàng đầu trên bàn làm việc của kỹ sư nghiên cứu R&D và thợ sửa chữa điện thoại, laptop hay thiết bị y tế. Siêu phẩm ZOYI ZT-DY365 mang đến công suất mạnh mẽ tới 180W (điện áp 0 – 36V, dòng tải 0 – 5A), hỗ trợ kết nối không dây Bluetooth qua App điện thoại và phần mềm máy tính PC để vẽ đồ thị dòng xả theo thời gian thực.

1. Tại sao thợ sửa bo mạch cần bộ nguồn DC lập trình thông minh?

Một bộ nguồn điều chỉnh biến áp analog cổ điển thường chỉnh điện áp bằng biến trở xoay cơ học, dễ bị trôi áp và thiếu các cơ chế bảo vệ quá dòng tốc độ cao. Khi cấp nguồn cho bo mạch laptop hoặc điện thoại đang bị chạm chập, nguồn truyền thống có thể bơm dòng điện quá mức làm nổ thủng chipset hoặc cháy đường mạch đồng.

Bộ nguồn DC lập trình ZOYI ZT-DY365 khắc phục triệt để rủi ro trên nhờ vi điều khiển kỹ thuật số xử lý tốc độ cao:

• Khóa dòng điện chính xác tới 1mA: Cho phép cài đặt giới hạn dòng bảo vệ (OCP) cực kỳ nhạy, máy ngắt ngay trong vài micro giây khi phát hiện chạm chập.
• Chế độ điện áp không đổi (CV) và dòng điện không đổi (CC): Tự động chuyển đổi mượt mà giữa hai chế độ để bảo vệ tải tiêu thụ.
• Ghi lại đường cong dòng tải (Data Logging): Giúp thợ quan sát nhịp dòng khởi động của bo mạch (dòng treo kim, dòng boot BIOS hay dòng sụt áp), chẩn đoán chính xác IC nào đang bị lỗi.

2. Tổng quan thiết kế & khả năng cấp nguồn của ZOYI ZT-DY365

ZOYI ZT-DY365 là một trong những bộ nguồn kỹ thuật số nhỏ gọn nhất trong phân khúc công suất 180W. Thay vì khối biến áp cồng kềnh nặng nề, ZT-DY365 ứng dụng công nghệ nguồn xung chuyển mạch hiệu suất cao lên tới 92%.

Đặc điểm nổi bật:

• Dải điện áp ngõ ra rộng: Từ 0.00V đến 36.00V, bước chỉnh tinh mịn 0.01V.
• Dòng tải liên tục lên tới 5.000A: Đủ sức gánh tải cho hầu hết các thiết bị điện tử, motor DC, bo mạch laptop gaming và mạch đèn LED công suất lớn.
• Màn hình màu LCD hiển thị 4 thông số đồng thời: Điện áp (V), Dòng điện (A), Công suất tiêu thụ (W) và Dung lượng điện tích nạp tích lũy (Ah/Wh).
• Phím khóa an toàn (LOCK): Chống vô tình chạm tay làm xoay đổi mức điện áp khi đang cấp nguồn cho bo mạch đắt tiền.

3. Bảng thông số kỹ thuật chi tiết ZOYI ZT-DY365

4. Tính năng giám sát dòng tiêu thụ qua Bluetooth, App & PC Software

Điểm làm nên sức hút vượt trội của ZOYI ZT-DY365 chính là khả năng số hóa dữ liệu cấp nguồn:

• App điện thoại thông minh (iOS & Android): Kết nối qua Bluetooth tức thì. Thợ sửa chữa có thể điều khiển bật/tắt ngõ ra, thay đổi điện áp từ xa và theo dõi biểu đồ dòng tiêu thụ trực tiếp trên màn hình điện thoại mà không cần nhìn vào máy.
• Phần mềm máy tính (PC Upper Computer): Vẽ đồ thị dạng sóng dòng tải thời gian thực (Curve Graph). Bạn có thể phóng to, thu nhỏ và xuất dữ liệu đo ra file Excel để lưu hồ sơ bảo hành bo mạch chuyên nghiệp.
• Chế độ phát xung điện áp tuần hoàn (Step Output): Lập trình máy tự động tăng giảm điện áp theo từng bước thời gian để thử nghiệm độ bền linh kiện (Burn-in Test).

5. Thiết kế 3 chế độ cấp nguồn linh hoạt: DC Adapter, Type-C & Pin 18650

Khác biệt hoàn toàn với các bộ nguồn để bàn chỉ có thể cắm ổ điện 220V cố định, ZOYI ZT-DY365 cung cấp 3 tùy chọn cấp nguồn đầu vào vô cùng linh hoạt:

1. Nguồn DC Jack 5.5mm: Cắm adapter nguồn 12V – 36V để máy phát huy tối đa công suất 180W trên bàn làm việc.
2. Cổng Type-C hỗ trợ chuẩn sạc nhanh PD/QC: Có thể cắm trực tiếp củ sạc laptop hoặc sạc điện thoại Type-C 65W/100W để cấp nguồn cho máy.
3. Lắp 2 cell pin 18650 bên trong thân máy: Biến ZT-DY365 thành bộ nguồn di động dã ngoại độc lập hoàn toàn. Bạn có thể mang máy đi cấp nguồn thử nghiệm cảm biến, camera hay motor tại hiện trường công trình mà không cần kéo dây điện lưới.

6. Hướng dẫn kỹ thuật giới hạn dòng (CC) chống nổ IC chập bo mạch

Khi nhận một bo mạch laptop hoặc điện thoại mất nguồn nghi bị chập đường nguồn chính (VBUS hoặc 19V), hãy thực hiện quy trình “chích nguồn dò nhiệt” an toàn sau:

1. Cài đặt điện áp thấp an toàn: Chỉ đặt điện áp khoảng 1.0V – 1.2V (không nên đặt áp cao ngay vì có thể làm chết CPU/GPU nếu chập vào đường nguồn thứ cấp).
2. Cài đặt giới hạn dòng bảo vệ (Current Limit): Khóa dòng ở mức 1.0A – 1.5A.
3. Bật công tắc ngõ ra (OUTPUT ON): Cấp nguồn vào đường mạch bị chập. Lúc này máy sẽ lập tức chuyển sang chế độ CC (Constant Current) và điện áp tự sụt xuống rất thấp.
4. Dò điểm phát nhiệt: Dòng điện 1.5A chạy qua linh kiện bị chập (tụ gốm chạm chập hoặc IC thủng) sẽ khiến linh kiện đó nóng ran. Bạn có thể kết hợp sử dụng camera nhiệt chuyên dụng ZOYI ZT-R02 hoặc cồn isopropyl để phát hiện ngay vị trí linh kiện bị chập chỉ sau 5 giây.

Sau khi cách ly và thay thế linh kiện lỗi, bạn có thể kiểm tra lại độ cách điện của bo mạch bằng máy đo điện trở cách điện ZOYI ZT-1000R hoặc kiểm tra giá trị tụ thay thế bằng cầu đo LCR ZOYI ZT-DQ01/DQ02.
