Chạm Mạch Là Gì? Cách Kiểm Tra Mạch Bị Chập (Short Circuit) Bằng Đồng Hồ Vạn Năng

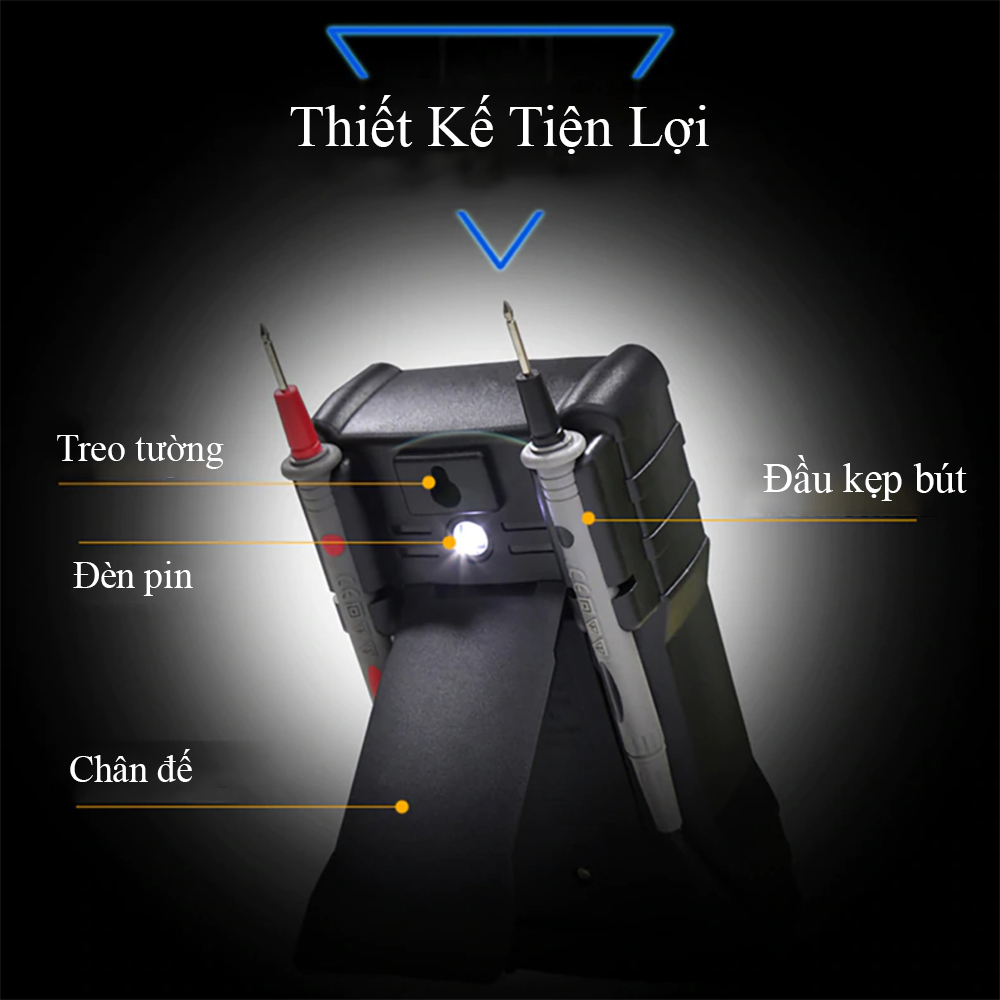

Chạm mạch (short circuit) xảy ra khi hai điểm lẽ ra cách ly lại dẫn điện với nhau. Dùng đồng hồ vạn năng ở chế độ thông mạch hoặc đo điện trở để phát hiện và khoanh vùng điểm chập.

Nguyên nhân thường gặp

• Dây dẫn bị dập, tróc vỏ cách điện.
• Mối hàn chì lem hoặc linh kiện cháy.
• Ẩm, nước lọt vào mạch.
• Linh kiện hỏng gây dẫn giữa các chân.

Các bước kiểm tra mạch bị chập

1. Ngắt nguồn khỏi mạch và xả tụ nếu có.
2. Chuyển vạn năng về chế độ thông mạch hoặc đo điện trở thang thấp.
3. Đo giữa các điểm lẽ ra phải cách ly — nếu kim/buzzer báo dẫn, có khả năng chập.
4. Tách dần từng nhánh và đo lại để khoanh vùng.
5. Kiểm tra trực quan khu vực nghi vấn (mối hàn, dây dẫn, linh kiện).

Hạn chế của phương pháp

Đo thông mạch không phát hiện được mọi trường hợp: một số mạch có trở kháng thấp tự nhiên (như cuộn dây) cũng cho kết quả gần 0Ω. Vì vậy cần đối chiếu với sơ đồ mạch và kinh nghiệm thực tế.

Lưu ý an toàn

• Luôn ngắt nguồn và xả tụ trước khi đo điện trở.
• Không đo khi mạch đang có điện.
• Ghi chép các điểm đã kiểm tra để tránh bỏ sót.

Phân loại chập mạch

Loại	Đặc điểm
Chập trực tiếp	Hai điểm dẫn chạm nhau hoàn toàn
Chập gián tiếp	Qua linh kiện hỏng, ẩm, bụi dẫn
Chập liên tục	Luôn dẫn, dễ phát hiện
Chập chập chờn	Lúc dẫn lúc không, khó phát hiện

Bảng chẩn đoán theo triệu chứng

Triệu chứng	Hướng kiểm tra
Cầu chì đứt ngay khi cấp nguồn	Kiểm tra chập nguồn-mass
Thiết bị nóng bất thường	Kiểm tra chập cục bộ, quá tải
Mạch hoạt động chập chờn	Kiểm tra mối hàn, tiếp xúc
Nguồn sụt khi tải	Kiểm tra chập nhánh tải

Lỗi thường gặp khi kiểm tra chập

• Đo khi mạch còn điện → sai và nguy hiểm.
• Không xả tụ trước khi đo.
• Kết luận vội khi thấy trở thấp tự nhiên.
• Không tách nhánh để khoanh vùng.

Checklist xử lý mạch chập

1. Ngắt nguồn và xả tụ.
2. Đo thông mạch giữa các điểm nghi vấn.
3. Tách dần từng nhánh để khoanh vùng.
4. Kiểm tra trực quan khu vực nghi vấn.
5. Xử lý và đo lại để xác nhận.

Phân biệt chi tiết giữa chạm chập tải (Overload) và ngắn mạch trực tiếp (Dead Short)

Trong thực tiễn sửa chữa điện dân dụng và công nghiệp, rất nhiều người đánh đồng hiện tượng “quá tải” và “ngắn mạch”. Việc phân biệt rõ hai khái niệm này giúp định hướng chính xác phương pháp chẩn đoán bằng đồng hồ vạn năng:

• Ngắn mạch trực tiếp (Dead Short – Đoản mạch): Xảy ra khi dây pha (L) chạm trực tiếp vào dây trung tính (N) hoặc dây tiếp địa (PE) mà không qua bất kỳ phụ tải tiêu thụ nào. Điện trở đo được giữa hai dây gần như bằng 0Ω (thường < 0.5Ω). Dòng điện sự cố tức thời có thể vọt lên hàng nghìn ampe, làm nổ cầu chì và nhảy aptomat từ tức thì (tác động bảo vệ từ tính – Magnetic Trip).
• Chạm chập quá tải (Overload): Xảy ra khi động cơ bị kẹt bạc đạn, các vòng dây men cách điện bị chập cục bộ một phần hoặc cắm quá nhiều thiết bị điện công suất lớn vào cùng một ổ cắm. Mạch vẫn có điện trở tải (ví dụ 10Ω – 30Ω) nhưng dòng điện tiêu thụ vượt quá dòng định mức của dây dẫn và aptomat (tác động bảo vệ nhiệt – Thermal Trip sau vài phút làm nóng thanh lưỡng kim).

Quy trình 5 bước dò tìm điểm chập ngầm trong hệ thống điện âm tường

Bước thao tác	Nội dung công việc	Thiết bị sử dụng	Tiêu chí xác định
Bước 1: Cô lập nguồn điện	Ngắt aptomat tổng và rút toàn bộ phích cắm thiết bị	Bút thử điện NCV / Vạn năng	Xác nhận điện áp lưới = 0V
Bước 2: Đo kiểm tra tổng	Đo điện trở giữa thanh L và thanh N tại tủ điện tổng	ZOYI ở thang đo Ohm (Ω)	Nếu điện trở < 5Ω: Hệ thống đang bị chập
Bước 3: Chia cắt nhánh dây	Tách rời các cặp dây L-N của từng phòng / từng tầng	Kìm bấm, tuốc nơ vít cách điện	Đo riêng biệt từng nhánh về tủ
Bước 4: Khoanh vùng nhánh lỗi	Đo trở kháng từng nhánh; nhánh có trở < 5Ω là nhánh chập	ZOYI nấc Buzzer / Ohm	Tập trung kiểm tra các ổ cắm của nhánh đó
Bước 5: Tháo từng ổ cắm	Mở nắp ổ cắm để tìm điểm dây bị dập vít, mối nối cháy	Quan sát mắt thường + Đo kiểm	Cách ly điểm chạm chập và đo thông mạch lại

Những lưu ý an toàn tối thượng khi kiểm tra mạch chập

1. Không bao giờ cố gắng bật lại aptomat nhiều lần khi đang bị chập: Việc cố dập aptomat lên trong khi điểm ngắn mạch chưa được xử lý sẽ tạo ra tia lửa hồ quang nổ mạnh tại điểm chập, có thể gây cháy nổ hộp kỹ thuật và phá hủy hoàn toàn đường dây âm tường.
2. Cẩn thận với tụ điện cao áp trong bo mạch: Khi kiểm tra chập trên bo mạch nguồn xung (ti vi, máy tính, bếp từ), các tụ hóa lọc nguồn 400V có thể vẫn tích điện áp gây nguy hiểm chết người ngay cả khi đã rút phích cắm. Hãy luôn dùng điện trở xả tụ trước khi chạm que đo ohm vào mạch.

Phân biệt chi tiết giữa chạm chập tải (Overload) và ngắn mạch trực tiếp (Dead Short)

Trong thực tiễn sửa chữa điện dân dụng và công nghiệp, rất nhiều người đánh đồng hiện tượng “quá tải” và “ngắn mạch”. Việc phân biệt rõ hai khái niệm này giúp định hướng chính xác phương pháp chẩn đoán bằng đồng hồ vạn năng:

• Ngắn mạch trực tiếp (Dead Short – Đoản mạch): Xảy ra khi dây pha (L) chạm trực tiếp vào dây trung tính (N) hoặc dây tiếp địa (PE) mà không qua bất kỳ phụ tải tiêu thụ nào. Điện trở đo được giữa hai dây gần như bằng 0Ω (thường < 0.5Ω). Dòng điện sự cố tức thời có thể vọt lên hàng nghìn ampe, làm nổ cầu chì và nhảy aptomat từ tức thì (tác động bảo vệ từ tính – Magnetic Trip).
• Chạm chập quá tải (Overload): Xảy ra khi động cơ bị kẹt bạc đạn, các vòng dây men cách điện bị chập cục bộ một phần hoặc cắm quá nhiều thiết bị điện công suất lớn vào cùng một ổ cắm. Mạch vẫn có điện trở tải (ví dụ 10Ω – 30Ω) nhưng dòng điện tiêu thụ vượt quá dòng định mức của dây dẫn và aptomat (tác động bảo vệ nhiệt – Thermal Trip sau vài phút làm nóng thanh lưỡng kim).

Quy trình 5 bước dò tìm điểm chập ngầm trong hệ thống điện âm tường

Bước thao tác	Nội dung công việc	Thiết bị sử dụng	Tiêu chí xác định
Bước 1: Cô lập nguồn điện	Ngắt aptomat tổng và rút toàn bộ phích cắm thiết bị	Bút thử điện NCV / Vạn năng	Xác nhận điện áp lưới = 0V
Bước 2: Đo kiểm tra tổng	Đo điện trở giữa thanh L và thanh N tại tủ điện tổng	ZOYI ở thang đo Ohm (Ω)	Nếu điện trở < 5Ω: Hệ thống đang bị chập
Bước 3: Chia cắt nhánh dây	Tách rời các cặp dây L-N của từng phòng / từng tầng	Kìm bấm, tuốc nơ vít cách điện	Đo riêng biệt từng nhánh về tủ
Bước 4: Khoanh vùng nhánh lỗi	Đo trở kháng từng nhánh; nhánh có trở < 5Ω là nhánh chập	ZOYI nấc Buzzer / Ohm	Tập trung kiểm tra các ổ cắm của nhánh đó
Bước 5: Tháo từng ổ cắm	Mở nắp ổ cắm để tìm điểm dây bị dập vít, mối nối cháy	Quan sát mắt thường + Đo kiểm	Cách ly điểm chạm chập và đo thông mạch lại

Những lưu ý an toàn tối thượng khi kiểm tra mạch chập

1. Không bao giờ cố gắng bật lại aptomat nhiều lần khi đang bị chập: Việc cố dập aptomat lên trong khi điểm ngắn mạch chưa được xử lý sẽ tạo ra tia lửa hồ quang nổ mạnh tại điểm chập, có thể gây cháy nổ hộp kỹ thuật và phá hủy hoàn toàn đường dây âm tường.
2. Cẩn thận với tụ điện cao áp trong bo mạch: Khi kiểm tra chập trên bo mạch nguồn xung (ti vi, máy tính, bếp từ), các tụ hóa lọc nguồn 400V có thể vẫn tích điện áp gây nguy hiểm chết người ngay cả khi đã rút phích cắm. Hãy luôn dùng điện trở xả tụ trước khi chạm que đo ohm vào mạch.
