Cẩm Nang Đo LCR Cao Tần Bằng Cầu Đo ZOYI ZT-DQ01 & ZT-DQ02

Cầu đo LCR cầm tay chuyên dụng là thiết bị đo lường chuẩn xác các thông số cuộn cảm (L), tụ điện (C), điện trở thuần (R) và trở kháng phức (Z) ở các dải tần số thử nghiệm từ 100Hz đến 100kHz. Bộ đôi cầu đo kỹ thuật số ZOYI ZT-DQ01 và ZT-DQ02 ứng dụng phương pháp đo 4 dây Kelvin (True Four-Wire) giúp triệt tiêu hoàn toàn điện trở tiếp xúc của que đo, mang lại độ chính xác cao tới 0.3% cho kỹ sư nghiên cứu R&D và thợ sửa chữa bo mạch cao tần.

1. Cầu đo LCR là gì? Khác biệt thế nào so với đồng hồ vạn năng?

Một chiếc đồng hồ vạn năng kỹ thuật số tiêu chuẩn thường đo điện dung (C) hoặc điện trở (R) bằng dòng điện một chiều (DC) hoặc xung tần số cố định rất thấp (vài chục Hz). Cách đo này chỉ cho biết dung lượng thô của tụ điện, hoàn toàn không phản ánh được hành vi của linh kiện khi làm việc trong mạch nguồn xung (SMPS), bộ lọc biến tần hay mạch RF cao tần.

Ngược lại, cầu đo LCR số (Handheld LCR Digital Bridge) bơm tín hiệu xoay chiều AC với biên độ và tần số điều chỉnh được (100Hz, 120Hz, 1kHz, 10kHz, 40kHz, 100kHz) qua linh kiện. Máy đo đồng thời cả biên độ điện áp, dòng điện và góc lệch pha $ heta$ giữa chúng để bóc tách thành phần điện trở tương đương nối tiếp (ESR), điện kháng ảo ($X$), hệ số phẩm chất cuộn cảm ($Q$) và hệ số tổn hao điện môi ($D$).

2. Tổng quan cầu đo kỹ thuật số ZOYI ZT-DQ01 & ZT-DQ02

Dòng sản phẩm cầu đo kỹ thuật số cầm tay thế hệ mới của ZOYI gồm hai phiên bản định vị chuyên sâu:

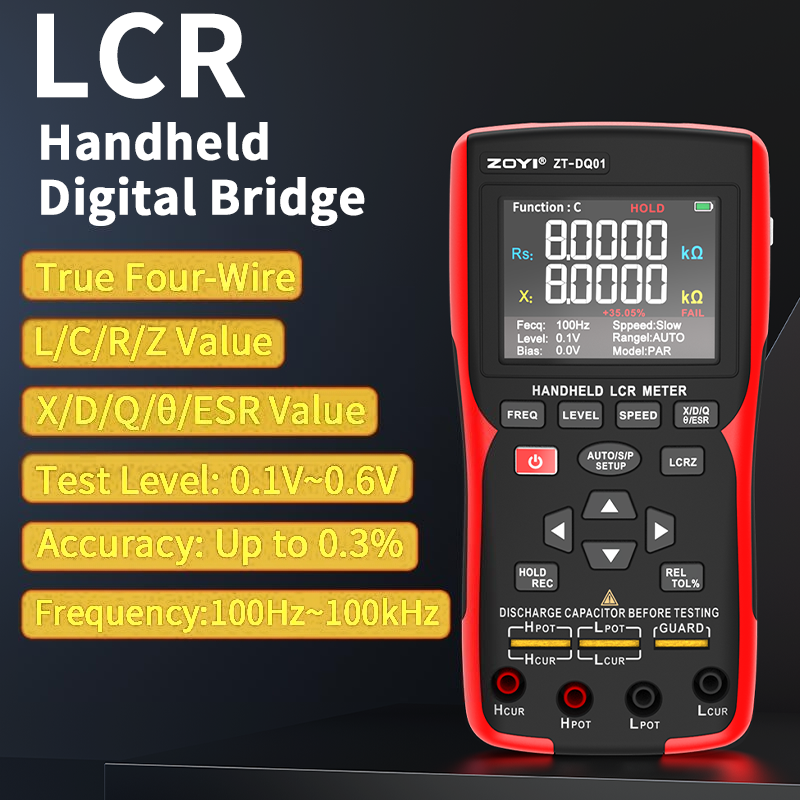

• ZOYI ZT-DQ01: Chuyên dụng đo lường phân tích linh kiện L/C/R/Z cao cấp. Thiết bị trang bị dải tần số thử nghiệm từ 100Hz đến 100kHz, mức tín hiệu thử 0.1V – 0.6V, cho phép kiểm tra chính xác cuộn cảm lọc nguồn xung, biến áp xung Ferrite và tụ hóa low-ESR.

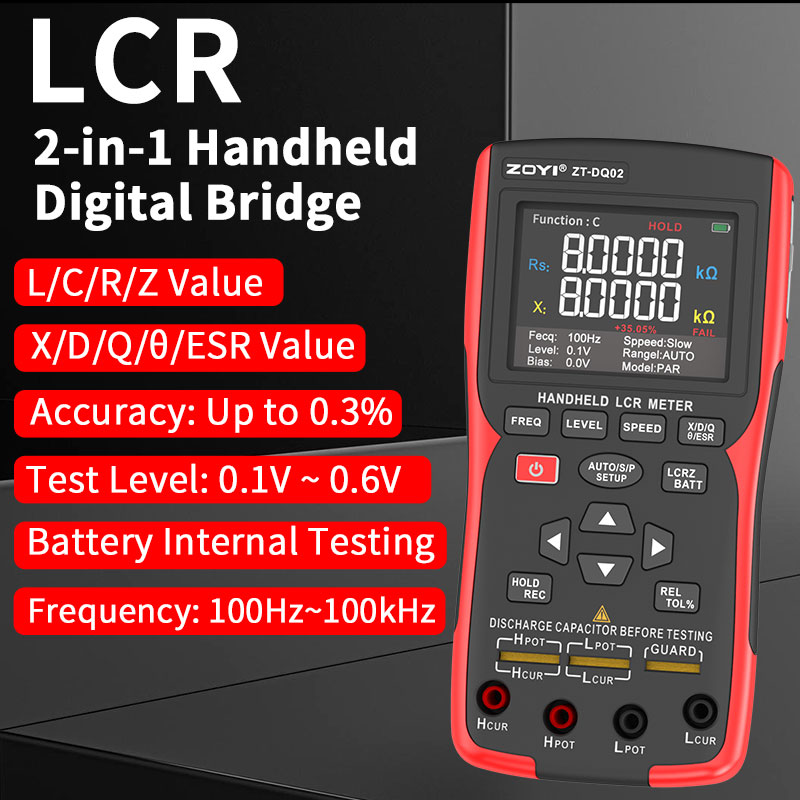

• ZOYI ZT-DQ02 (Bản nâng cấp 2-in-1): Kế thừa toàn bộ dải đo LCR cao tần của ZT-DQ01, đồng thời tích hợp thêm tính năng đo nội trở pin (Battery Internal Resistance Tester) bằng dòng AC 1kHz chuyên dụng. Tính năng này giúp thợ vừa đo kiểm linh kiện điện tử, vừa đo nội trở bình ắc quy, pack pin Lithium-ion 18650, 21700 và pin xe điện.

3. Bảng so sánh thông số kỹ thuật ZT-DQ01 vs ZT-DQ02

Bảng đối chiếu thông số chi tiết giúp kỹ thuật viên lựa chọn model phù hợp nhất với nhu cầu làm việc:

4. Ý nghĩa các thông số phụ: Hệ số phẩm chất Q, tổn hao D và ESR

Khi kiểm tra mạch điện tử viễn thông hoặc nguồn máy tính, một linh kiện có trị số điện dung hoặc điện cảm bình thường vẫn có thể gây lỗi hệ thống nếu thông số phụ bị suy giảm:

• ESR (Equivalent Series Resistance): Điện trở nối tiếp tương đương. Tụ lọc nguồn xung sau một thời gian hoạt động có thể bị khô dung dịch điện phân, khiến ESR tăng vọt từ 0.05Ω lên 5Ω – 10Ω. Lúc này tụ không còn khả năng lọc phẳng điện áp gợn sóng (ripple), gây sập nguồn máy tính. Cầu đo ZT-DQ01/DQ02 đọc thông số ESR trực tiếp tại tần số 100kHz.
• Hệ số phẩm chất Q (Quality Factor): Đại lượng biểu thị độ thuần khiết của cuộn cảm ($Q = X_L / R_s$). Cuộn cảm có hệ số Q càng cao thì năng lượng hao phí dưới dạng nhiệt càng nhỏ. Nếu cuộn cảm bị chạm chập một vài vòng dây bên trong, hệ số Q sẽ sụt giảm nghiêm trọng dù đo thông mạch bằng đồng hồ vạn năng vẫn báo thông.
• Hệ số tổn hao D (Dissipation Factor): Nghịch đảo của Q ($D = 1 / Q = an \delta$). Tụ điện cao cấp bắt buộc phải có hệ số D cực thấp (thường dưới 0.005) để tránh sinh nhiệt làm nổ tụ trong mạch cao áp.

5. Nguyên lý đo 4 dây Kelvin triệt tiêu sai số tiếp xúc

Khi đo các điện trở rất nhỏ (dưới 1Ω) hoặc ESR của tụ điện, điện trở của dây đo thông thường và lớp oxit tại điểm tiếp xúc (khoảng 0.1Ω – 0.5Ω) sẽ cộng dồn trực tiếp vào kết quả đo, gây sai số tới 50% – 100%.

ZOYI ZT-DQ01 và ZT-DQ02 ứng dụng kỹ thuật đo 4 dây Kelvin chuẩn quốc tế theo nguyên lý Four-Terminal Sensing:

• 2 dây dòng (HCUR & LCUR): Bơm dòng điện kích thích có giá trị xác định đi qua linh kiện cần đo.
• 2 dây áp (HPOT & LPOT): Kết nối độc lập với trở kháng đầu vào cực cao (hàng MΩ) để đo điện áp rơi chính xác trên hai đầu linh kiện mà không bị dòng điện chạy qua dây đo gây sụt áp.
• Cực bảo vệ (GUARD): Giúp chắn nhiễu điện trường xung quanh khi đo ở tần số cao 100kHz.

Nhờ cấu trúc này, kỹ thuật viên có thể đo chính xác các cuộn cảm dán SMD kích thước nhỏ hoặc linh kiện công suất mà không cần hiệu chỉnh trừ bù dây phức tạp.

6. Quy trình 4 bước đo cuộn cảm & tụ điện cao tần

Để đạt kết quả đo chuẩn xác nhất trên cầu đo ZOYI ZT-DQ01/DQ02, hãy thực hiện theo 4 bước sau:

1. Bước 1: Xả sạch điện tích tụ điện trước khi đo: Cực kỳ quan trọng! Cầu đo LCR là thiết bị đo lường độ chính xác cao rất nhạy cảm. Cắm một chiếc tụ chưa xả điện (còn tích điện áp vài chục vôn) vào khe cắm sẽ làm hỏng mạch tiền khuếch đại bên trong máy. Luôn xả tụ qua điện trở xả trước khi cắm đo.
2. Bước 2: Hiệu chuẩn hở mạch (OPEN) và ngắn mạch (SHORT): Bấm phím CAL để máy tự động bù trừ điện dung ký sinh giữa hai kẹp que đo (Open Calibration) và bù trừ điện trở tồn dư khi chập 2 kẹp lại (Short Calibration).
3. Bước 3: Chọn tần số thử nghiệm phù hợp:
   • 100Hz / 120Hz: Dùng cho tụ hóa lọc nguồn dung lượng lớn (> 100µF), cuộn cảm lõi sắt từ tần số lưới.
   • 1kHz: Dùng cho tụ gốm, tụ film thông thường và kiểm tra tổng quát.
   • 10kHz – 100kHz: Dùng cho tụ gốm cao tần, tụ dán SMD kích thước nhỏ, cuộn cảm biến áp nguồn xung Ferrite.
4. Bước 4: Chọn mô hình tương đương nối tiếp (SER) hoặc song song (PAL): Mặc định máy có chế độ AUTO. Với linh kiện trở kháng thấp (tụ dung lượng lớn, cuộn cảm nhỏ), chọn chế độ SER (Series). Với linh kiện trở kháng cao (tụ dung lượng rất nhỏ dưới 1nF), chọn chế độ PAL (Parallel).
