Đo Điện Hệ Thống Âm Thanh, Loa Bằng Đồng Hồ Vạn Năng
Th5
- Giới thiệu: Tại sao cần đo điện hệ thống âm thanh?
- Các thông số điện cơ bản trên hệ thống loa
- Hướng dẫn kiểm tra dây loa và kết nối
- Cách kiểm tra loa còn sống hay đã hỏng
- Đo trở kháng và công suất loa
- Bảng so sánh đồng hồ vạn năng ZOYI cho hệ thống âm thanh
- Câu hỏi thường gặp
Giới thiệu: Tại sao cần đo điện hệ thống âm thanh?
Đo điện hệ thống âm thanh, loa đài bằng đồng hồ vạn năng là kỹ năng không thể thiếu đối với dân âm thanh chuyên nghiệp, thợ sửa chữa thiết bị âm thanh, và cả những người đam mê DIY tại nhà. Một hệ thống loa hoạt động không ổn định, rè tiếng, mất tiếng từng kênh, hoặc không ra âm thanh — tất cả đều có thể kiểm tra nhanh bằng một chiếc đồng hồ vạn năng chỉ vài trăm nghìn đồng.
Khác với suy nghĩ “âm thanh là cảm nhận”, hầu hết các vấn đề trên loa đều có thể đo lường và xác định bằng con số cụ thể. Bạn không cần phải là kỹ sư điện tử. Chỉ cần biết cách cắm que đo đúng chỗ và đọc kết quả, bạn đã có thể tự xử lý 80% lỗi thường gặp trên dàn âm thanh gia đình hay sân khấu nhỏ.
Bài viết này sẽ hướng dẫn bạn từng bước — từ kiểm tra thông mạch dây loa, xác định trở kháng loa, đo công suất thực tế, đến các lỗi thường gặp và cách khắc phục. Mọi phép đo đều có thể thực hiện với đồng hồ vạn năng ZOYI — dòng thiết bị đo phổ biến và đáng tin cậy tại Việt Nam.
Các thông số điện cơ bản trên hệ thống loa
Để hiểu cách đo điện hệ thống âm thanh, bạn cần nắm một vài thông số cơ bản trước. Với loa — dù là loa karaoke, loa sân khấu, hay loa bluetooth mini — các thông số bạn sẽ kiểm tra thường xuyên gồm:
Trở kháng (Impedance) – Ω
Đây là thông số quan trọng nhất. Loa thường ghi 4Ω, 6Ω, 8Ω hoặc 16Ω. Trở kháng càng thấp, loa càng khó “kéo” và ampli càng phải khỏe. Đồng hồ vạn năng đo trở kháng DC (Re) sẽ cho giá trị thấp hơn khoảng 15-25% so với trở kháng danh định AC. Ví dụ loa 8Ω thường đo ra 5.5-6.8Ω DC, và đó là hoàn toàn bình thường.
Điện áp (Voltage) – V
Đo điện áp AC trên đầu ra ampli hoặc trên cọc loa khi đang phát giúp bạn kiểm tra ampli đã cấp đúng điện áp chưa, và đó cũng là cơ sở để tính công suất thực tế.
Dòng điện (Current) – A
Đo dòng điện tiêu thụ của loa ít phổ biến hơn vì phải mắc nối tiếp, nhưng nó cho bạn biết liệu ampli có đang bị quá tải hay không.
Thông mạch (Continuity)
Kiểm tra dây tín hiệu, dây loa, jack cắm xem còn thông hay đã đứt ngầm bên trong. Đây là thao tác đơn giản nhất nhưng hữu dụng nhất khi xử lý mất tiếng loa.
Hướng dẫn kiểm tra dây loa và kết nối
Mất tiếng loa — nguyên nhân số một là do dây và kết nối. Trước khi vội vàng đổ lỗi cho loa hay ampli, hãy kiểm tra đường dây tín hiệu trước. Với thao tác này, bạn chỉ cần chế độ buzzer trên đồng hồ vạn năng ZOYI.
Bước 1: Kiểm tra dây loa hai đầu
Ngắt nguồn ampli. Tháo dây loa khỏi cả ampli và loa. Chuyển đồng hồ sang thang thông mạch (buzzer/continuity) — ký hiệu hình sóng âm hoặc diode. Cắm que đo vào hai đầu dây (ví dụ đầu đỏ đo vào đầu đỏ của dây). Nếu đồng hồ kêu “bíp” là dây thông. Lặp lại với đầu đen. Nếu một trong hai sợi không kêu, dây đã đứt giữa chừng — cần thay hoặc nối lại.
Bước 2: Phát hiện chập chéo giữa hai sợi
Giữ nguyên dây cắm ở hai đầu loa. Lần này chạm que đỏ vào dây (+) và que đen vào dây (-). Nếu đồng hồ kêu bíp, hai dây đang chập vào nhau — thường do lớp cách điện bị hỏng hoặc đầu nối chạm nhau. Hiện tượng này làm ampli bảo vệ hoặc cháy sò công suất. Cần xử lý ngay trước khi cấp nguồn lại.
Bước 3: Kiểm tra jack và đầu nối
Dùng đồng hồ đo từ đầu jack đến điểm hàn — nếu không thông, jack đã hỏng hoặc bị đứt mối hàn. Các loại jack RCA, jack 6.3mm, SPEAKON đều có thể kiểm tra tương tự. Bạn có thể tham khảo thêm cách kiểm tra thiết bị điện bằng đồng hồ vạn năng để làm quen với các thao tác này.
Cách kiểm tra loa còn sống hay đã hỏng
Đây là thao tác thường gặp nhất khi bạn mua loa cũ, loa thanh lý, hay khi loa bỗng dưng mất tiếng một bên. Rất đơn giản và chỉ mất 30 giây.
Phương pháp kiểm tra nhanh (quan trọng nhất)
- Ngắt loa khỏi ampli
- Chuyển đồng hồ vạn năng sang thang đo điện trở (Ω), chọn thang 200Ω
- Chạm hai que đo vào hai cọc loa (không phân biệt +/–)
- Quan sát kết quả trên màn hình
| Kết quả đo | Chẩn đoán |
|---|---|
| Hiển thị giá trị ổn định (VD: 5.8Ω) | ✅ Loa tốt. Nghe tiếng “tách” nhẹ từ màng loa là chuẩn. |
| Hiển thị OL (overload) | ❌ Cuộn âm bị đứt. Loa hỏng, cần thay hoặc quấn lại. |
| Hiển thị 0.0Ω hoặc rất thấp | ❌ Loa bị chập/cháy. Cuộn âm chạm nhau. |
| Giá trị nhảy liên tục, không ổn định | ⚠️ Kết nối lỏng hoặc cuộn âm bị đứt từng sợi nhỏ. |
Kiểm tra loa trong system-on-chip (loa bluetooth, loa thông minh)
Với loa tích hợp mạch khuếch đại bên trong (loa bluetooth, loa smart home, PC speaker), bạn vẫn áp dụng tương tự: đo trực tiếp trên hai đầu loa con (sau khi đã tháo vỏ). Lưu ý ngắt pin trước khi đo. Nếu bạn làm việc với các thiết bị này nhiều, hãy xem thêm hướng dẫn kiểm tra Smart Home bằng đồng hồ vạn năng để biết cách đo cảm biến, relay và board mạch.
Đo trở kháng và công suất loa
Đây là kiến thức nâng cao hơn một chút, giúp bạn xác định ampli có ghép đúng với loa không và dàn âm thanh đang hoạt động đúng công suất thiết kế hay bị non/quá tải.
Cách đo trở kháng loa
Đo trở kháng DC như hướng dẫn ở trên. Với loa 8Ω danh định, kết quả DC thường 5.5-6.8Ω. Nếu kết quả dưới 4Ω (loa 8Ω chỉ đo được 3Ω), gần như chắc chắn cuộn âm đã chạy nhiệt và bị hỏng một phần. Nếu kết quả trên 20Ω với loa 8Ω, cuộn âm đã đứt một phần — bạn sẽ nghe tiếng rè hoặc mất tiếng ở dải trầm.
Cách đo công suất loa thực tế
Sử dụng đồng hồ vạn năng chế độ AC Voltage (V~). Phát một tín hiệu âm thanh ổn định (có thể dùng app tone generator trên điện thoại). Đo điện áp AC trên hai đầu loa. Công thức:
P = V² / R
Ví dụ: đo được 8V AC trên loa 8Ω → Công suất thực = 8²/8 = 8W. Đây là công suất đang tiêu thụ. So sánh với công suất danh định của loa (thường ghi trên thùng) để biết ampli đang cấp đủ hay non/quá.
Bảng so sánh đồng hồ vạn năng ZOYI cho hệ thống âm thanh
| Model | True RMS | Auto Range | Đo Tần Số | Giá | Phù Hợp |
|---|---|---|---|---|---|
| ZT-S1 | ❌ | ✅ | ❌ | ~250K | DIY, kiểm tra cơ bản |
| ZT-X | ✅ | ✅ | ✅ | ~500K | Thợ âm thanh chuyên |
| ZT-Y | ✅ | ✅ | ✅ | ~850K | Bảo trì chuyên nghiệp |

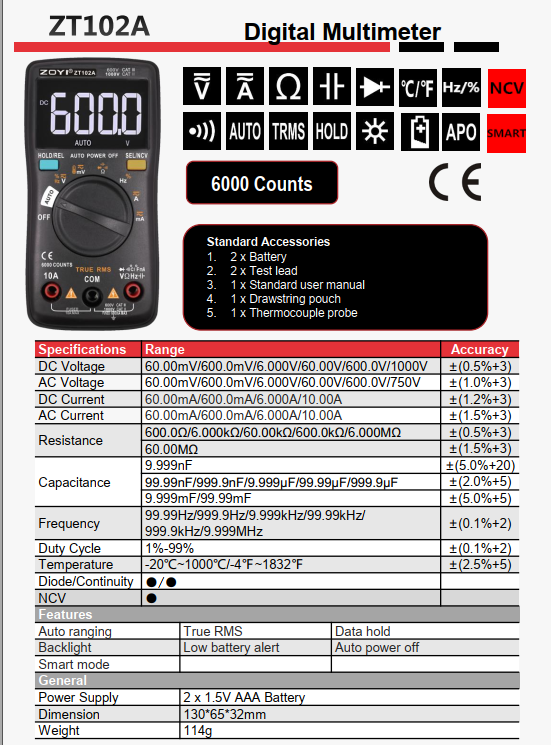

| ZT102 | ❌ | ✅ | ❌ | ~350K | Học tập, gia đình |
Nếu bạn đang phân vân giữa các dòng, tham khảo thêm bài so sánh ZT-S1 vs ZT-X và so sánh ZT-Y vs ZT-Y1/Y2 để chọn được model ưng ý nhất.
Câu hỏi thường gặp
Hỏi: Đồng hồ vạn năng có đo được trở kháng loa không?
Có. Đồng hồ vạn năng đo trở kháng DC của loa (Re) qua thang đo điện trở (Ω). Kết quả thường thấp hơn trở kháng danh định khoảng 15-25%. Ví dụ loa 8Ω sẽ cho kết quả 5.5-6.8Ω DC.
Hỏi: Làm sao kiểm tra loa còn sống hay chết bằng đồng hồ vạn năng?
Chuyển đồng hồ sang thang đo điện trở (Ω) 200Ω, chạm hai que đo vào hai đầu loa. Nếu thấy giá trị điện trở ổn định (thường 4-16Ω tùy loại) và nghe tiếng tách nhẹ từ màng loa, loa còn tốt. Nếu hiển thị OL, loa đã hỏng.
Hỏi: Có cần True RMS để đo hệ thống âm thanh không?
Có, đặc biệt khi đo tín hiệu âm thanh dạng sóng phức tạp. Đồng hồ True RMS cho kết quả chính xác hơn so với loại Average-sensing khi đo tín hiệu không hình sin. ZOYI ZT-X và ZT-Y đều hỗ trợ True RMS.
Hỏi: Đo dây loa bị đứt bằng cách nào?
Dùng thang đo thông mạch (buzzer). Kẹp hai que đo vào hai đầu dây. Nếu đồng hồ kêu bíp là dây còn thông. Nếu không kêu và hiển thị OL, dây đã đứt.
Hỏi: Mua đồng hồ vạn năng ZOYI chính hãng ở đâu?
Liên hệ hotline 0904.579.990 hoặc nhắn Zalo zalo.me/0904579990. ZOYI Vietnam giao hàng toàn quốc, bảo hành 12 tháng.
Hỏi: Có thể đo công suất loa bằng đồng hồ vạn năng không?
Đo gián tiếp được: đo điện áp AC trên đầu loa khi đang phát, bình phương kết quả rồi chia cho trở kháng loa. Công thức: P = V²/R. Cần đồng hồ True RMS để đo chính xác.
