Hướng Dẫn Sử Dụng Đồng Hồ Vạn Năng Zoyi ZT-S1 Từ A Đến Z Cho Người Mới

ZOYI ZT-S1 là đồng hồ vạn năng phổ thông với các chế độ đo cơ bản: điện áp (V), dòng điện (A), điện trở (Ω) và thông mạch — phù hợp người mới làm quen thiết bị đo.

Làm quen đồng hồ vạn năng trong vài phút

Đồng hồ vạn năng phổ thông có núm xoay chọn chức năng và hai que đo. Người mới chỉ cần nắm ba chế độ cơ bản dưới đây là có thể bắt đầu kiểm tra mạch điện đơn giản.

Các chế độ đo cơ bản

Chế độ	Dùng để làm gì
V (điện áp)	Đo điện áp xoay chiều/một chiều
A (dòng điện)	Đo dòng điện qua que đo
Ω (điện trở)	Đo điện trở, kiểm tra linh kiện
Buzzer	Kiểm tra thông mạch, phát hiện đứt/hở

Đo điện áp

Chuyển núm về chế độ V, chọn thang phù hợp (AC hoặc DC), đặt que đo song song với hai điểm cần đo. Nếu chưa biết giá trị, nên bắt đầu ở thang lớn rồi hạ dần để tránh quá tải.

Đo điện trở

Chuyển về chế độ Ω và ngắt nguồn điện khỏi mạch trước khi đo. Đặt que đo lên hai đầu linh kiện và đọc kết quả. Không đo khi mạch đang có điện vì sẽ cho kết quả sai và có thể làm hỏng máy.

Kiểm tra thông mạch

Chuyển về chế độ buzzer, chạm hai que đo vào hai đầu dây. Nếu mạch dẫn, máy phát tiếng bíp — dùng để kiểm tra dây đứt, cầu chì, tiếp xúc.

Lưu ý an toàn cho người mới

• Luôn kiểm tra que đo còn tốt trước khi dùng.
• Chọn thang đo lớn hơn giá trị dự kiến.
• Không đo điện trở khi mạch đang có điện.
• Giữ tay không chạm phần kim loại của que đo khi đo điện áp cao.

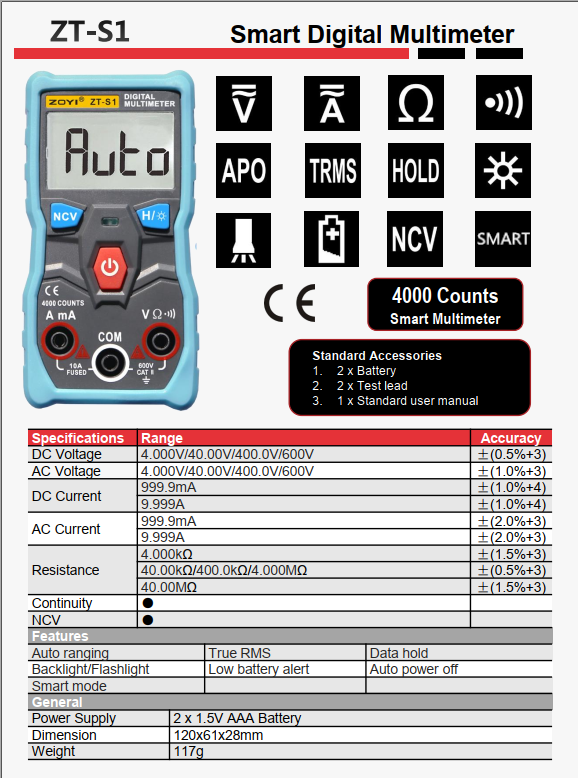

Bảng tóm tắt chế độ đo ZT-S1

Chế độ	Ký hiệu	Dùng khi nào
Điện áp AC	V~	Đo nguồn điện lưới, ổ cắm
Điện áp DC	V⎓	Đo pin, adapter, mạch DC
Dòng điện	A	Đo dòng qua que đo (mắc nối tiếp)
Điện trở	Ω	Đo điện trở linh kiện, dây dẫn
Thông mạch	Buzzer	Kiểm tra đứt/hở mạch

Lỗi thường gặp của người mới

• Để thang đo sai chức năng → kết quả sai, có thể hỏng máy.
• Đo dòng bằng cách mắc song song → gây chập mạch, nguy hiểm.
• Không ngắt nguồn khi đo điện trở → kết quả sai.
• Giữ tay vào phần kim loại que đo khi đo áp cao → nguy hiểm.
• Không kiểm tra máy trước khi đo → không biết máy còn tốt không.

Checklist an toàn trước khi đo

1. Kiểm tra que đo còn nguyên vẹn.
2. Chọn đúng chức năng và thang đo.
3. Với điện trở/thông mạch: ngắt nguồn trước.
4. Với dòng điện: mắc nối tiếp đúng cách.
5. Đọc kết quả và ghi lại nếu cần.

Câu hỏi thường gặp bổ sung

Khi mới dùng, nên bắt đầu với phép đo điện áp — đây là phép đo an toàn nhất và giúp làm quen thao tác. Sau khi thành thạo, chuyển sang đo điện trở và thông mạch (cần ngắt nguồn), rồi mới đến đo dòng điện (cần mắc nối tiếp đúng).

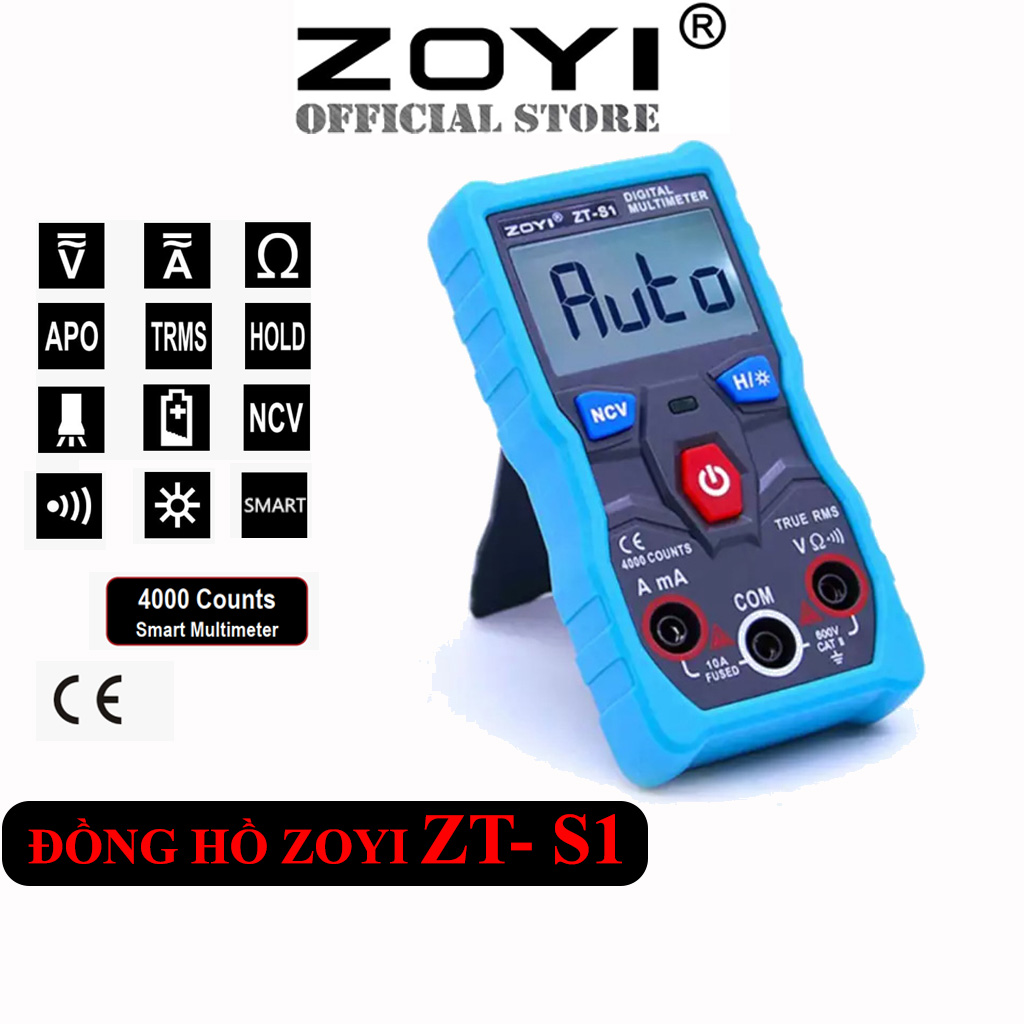

Phân tích cấu tạo mặt trước và ý nghĩa các ký hiệu trên núm xoay ZT-S1

Mặt trước của ZOYI ZT-S1 được thiết kế tối giản, loại bỏ hoàn toàn các dải chia vạch phức tạp vốn gây bối rối cho người mới. Núm xoay trung tâm chỉ bao gồm các nấc chức năng chính:

• Nấc OFF: Ngắt toàn bộ nguồn nuôi bo mạch. Luôn vặn về vị trí này sau khi kết thúc ca làm việc.
• Nấc V~ / V⎓ (Điện áp): Cho phép đo điện áp xoay chiều lưới điện gia đình hoặc điện áp một chiều của pin, ắc quy. Máy tự động nhận biết dải đo (Auto-ranging).
• Nấc Ω / Điốt / Buzzer: Tích hợp 3 trong 1. Mặc định đo điện trở; nhấn nút chuyển chức năng (Select) để chuyển sang kiểm tra tiếp giáp P-N của điốt hoặc còi báo thông mạch.
• Nấc NCV (Non-Contact Voltage): Dò điện áp không tiếp xúc. Đặt đỉnh đầu đồng hồ sát dây dẫn hoặc ổ cắm; đèn LED đỏ nhấp nháy kèm tiếng bíp dồn dập cảnh báo khu vực đang có điện áp nguy hiểm.

Hướng dẫn xử lý các tình huống đo thực tế từng bước

Tình huống cần kiểm tra	Nấc xoay cần chọn	Cách đặt que đo	Hiện tượng bình thường	Dấu hiệu sự cố / Hỏng hóc
Kiểm tra pin tiểu 1.5V	V⎓ (Điện áp DC)	Đỏ vào (+), Đen vào (-)	Số hiển thị > 1.45V	Dưới 1.2V là pin đã yếu, cần thay
Kiểm tra ổ cắm 220V	V~ (Điện áp AC)	Mỗi que vào một lỗ cắm	Hiển thị 215V – 230V	Dưới 190V là sụt áp; 0V là mất điện
Kiểm tra bóng đèn sợi đốt	Buzzer (Còi bíp)	Mỗi que vào một cực đui	Máy kêu bíp liên tục	Không kêu bíp là đứt dây tóc
Kiểm tra dây sạc điện thoại	Buzzer (Còi bíp)	Đo hai đầu cùng một lõi	Máy kêu bíp, trở < 2Ω	Không bíp là dây bị gãy ngầm

Các quy tắc an toàn sống còn tuyệt đối không được vi phạm

1. Quy tắc một tay khi đo điện áp cao: Khi đo các thanh cái hoặc tủ điện từ 220V trở lên, nếu có thể hãy kẹp que đen vào mass/tiếp địa bằng kẹp cá sấu, chỉ dùng một tay phải cầm que đỏ để chọc điểm đo. Tay trái để sau lưng hoặc đút túi quần nhằm tránh dòng điện chạy qua tim nếu xảy ra tai nạn giật điện.
2. Không bao giờ chuyển nấc xoay khi que đo đang cắm trong nguồn: Vặn núm xoay trong khi hai que đo đang tiếp xúc với nguồn điện 220V có thể sinh ra tia hồ quang bên trong công tắc xoay, làm nổ cầu chì và hỏng bo mạch ngay lập tức.
3. Chú ý mức cảnh báo quá dải hiển thị “OL” (Over Load): Khi màn hình hiển thị “OL”, nghĩa là giá trị đo đang vượt quá dải đo tối đa của nấc hiện tại, hoặc mạch đang bị hở hoàn toàn (điện trở vô cùng lớn).

Mẹo kéo dài tuổi thọ và độ chính xác cho ZOYI ZT-S1

• Thường xuyên dùng khăn mềm sạch lau khô thân máy, tránh để dầu mỡ công nghiệp làm mờ kính màn hình LCD.
• Tránh để máy rơi từ độ cao trên 1 mét xuống nền bê tông. Dù máy có vỏ cao su chống sốc bọc ngoài, các cú rơi mạnh vẫn có thể làm xê dịch thạch anh dao động bên trong, dẫn đến sai lệch tần số lấy mẫu vi điều khiển.
• Khi máy hiển thị biểu tượng viên pin gạch chéo ở góc màn hình, hãy thay pin mới ngay. Sử dụng pin yếu sẽ khiến điện áp tham chiếu nội bị sụt, làm toàn bộ các kết quả đo hiển thị cao hơn giá trị thực tế từ 5% đến 10%.
