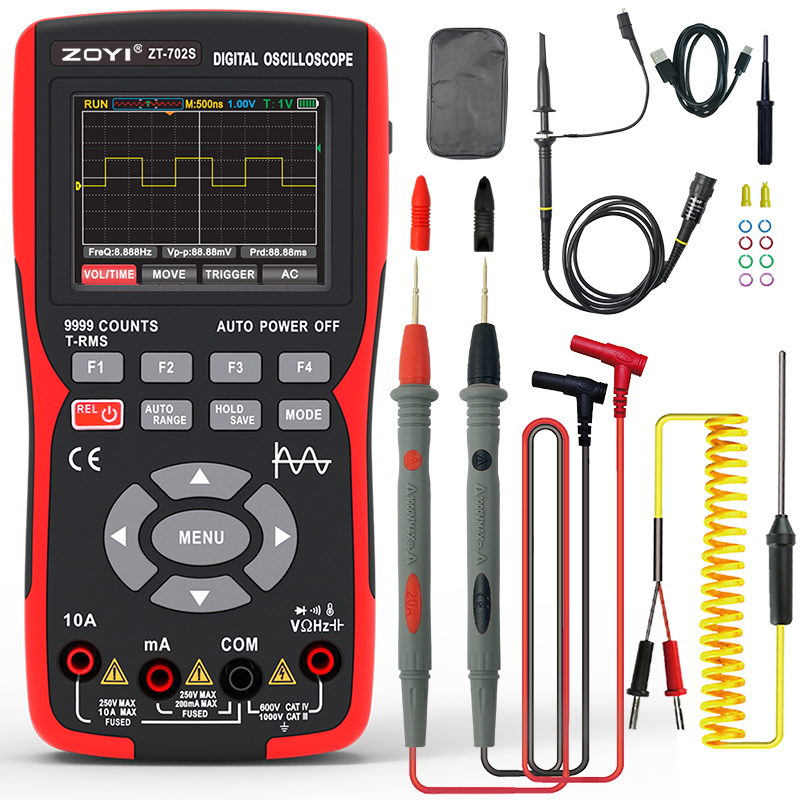

Đồng hồ vạn năng máy hiện sóng cầm tay ZOYI ZT-702S máy hiện sóng, đo điện, đo sóng, màn hình IPS 2,8 inch

1. Tổng quan về sản phẩm

ZOYI ZT-702S máy hiện sóng là thiết bị đo lường 2 trong 1 cầm tay tích hợp máy hiện sóng một kênh và đồng hồ vạn năng kỹ thuật số true-RMS.

Nó có vỏ bền đúc phun kép và màn hình màu IPS 2,8 inch. Với đồng hồ vạn năng tự động điều chỉnh phạm vi 9999 số đếm và máy hiện sóng băng thông 10 MHz với lấy mẫu thời gian thực 48 MSa/s, nó hỗ trợ các chức năng chụp dạng sóng, lưu trữ và đo điện toàn diện.

Được thiết kế cho các ứng dụng sửa chữa điện tử, bảo trì công nghiệp, chẩn đoán ô tô và thử nghiệm tại chỗ.

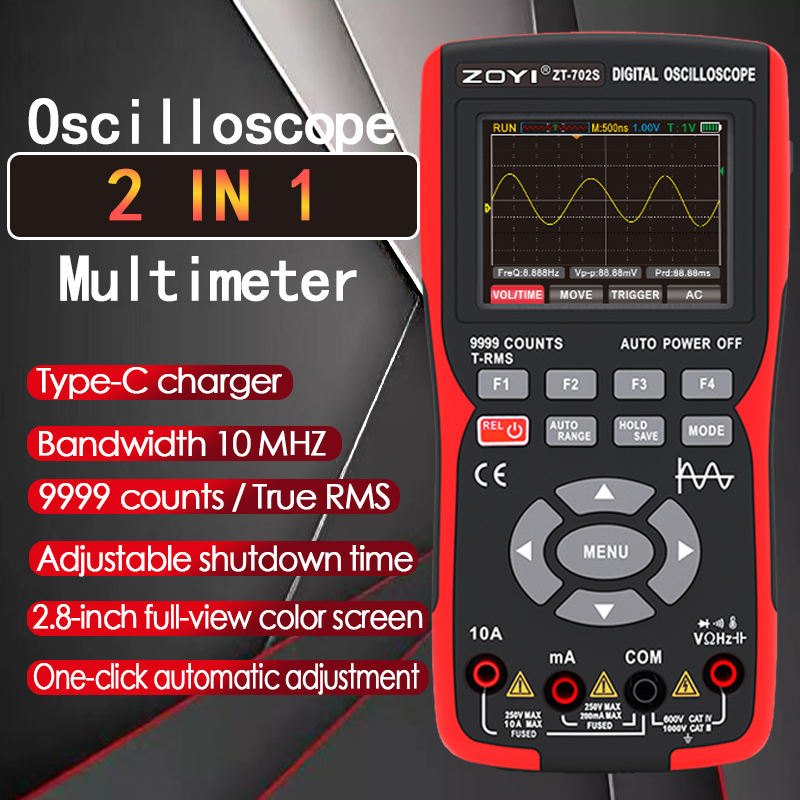

2. Các tính năng chính

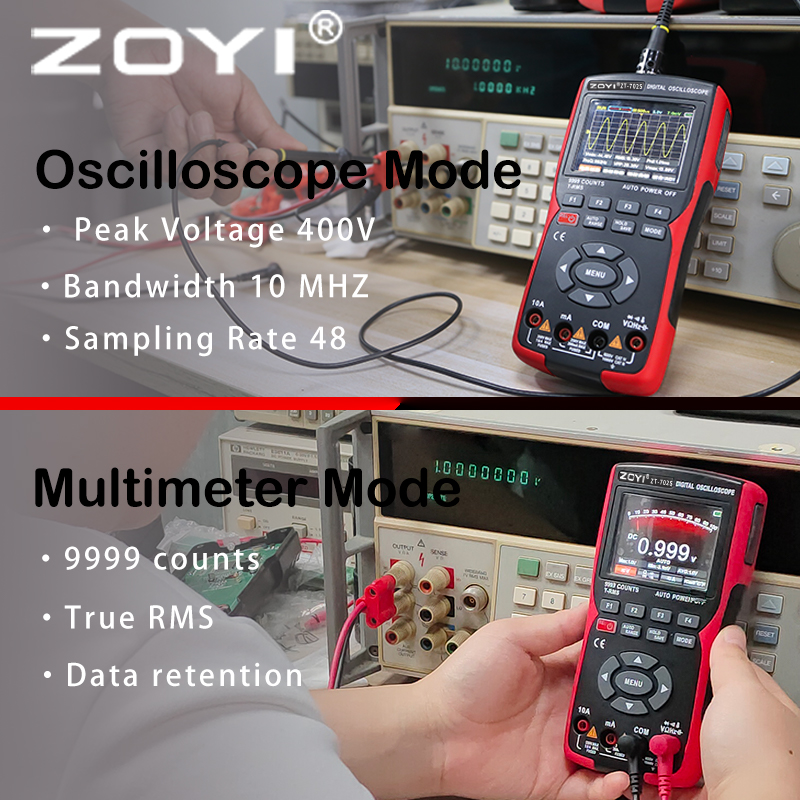

Thiết kế tích hợp 2 trong 1: Máy hiện sóng + Đồng hồ vạn năng True-RMS

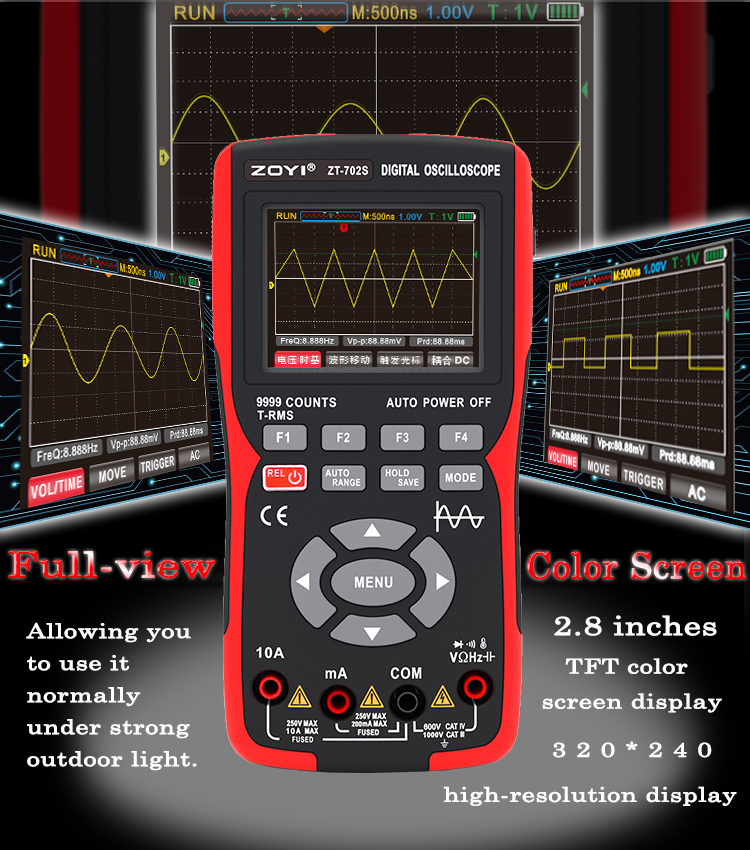

Màn hình màu IPS 2,8 inch đầy đủ

Đồng hồ vạn năng tự động điều chỉnh 9999 đếm

Máy hiện sóng băng thông 10 MHz với lấy mẫu thời gian thực 48 MSa/s

Thiết lập dạng sóng AUTO một phím để phân tích tín hiệu nhanh

Hỗ trợ lưu trữ dạng sóng, ảnh chụp màn hình và xuất dữ liệu USB

Đèn nền có thể điều chỉnh, tự động tắt nguồn và giao diện đa ngôn ngữ

Pin sạc 18650 với sạc Type-C

Bảo vệ cầu chì kép để tăng cường an toàn điện

3. Mô-đun chức năng: ZOYI ZT-702S máy hiện sóng

Mô-đun máy hiện sóng

Băng thông: 10 MHz

Kênh: 1

Tốc độ lấy mẫu: 48 MSa/s thời gian thực

Điện áp đầu vào: lên đến 300 V (tối đa)

Khớp nối: DC / AC

Chế độ kích hoạt: Tự động / Bình thường / Đơn

Cạnh kích hoạt: Tăng / Giảm

Các chức năng đo lường bao gồm tần số, Vpp, Vmax, Vmin, RMS và chu kỳ.

Hỗ trợ lưu trữ dạng sóng và xuất USB để phân tích PC.

Mô-đun đồng hồ vạn năng

Màn hình: 9999 số đếm, True-RMS

Điện áp DC / AC: lên đến 1000 V / 750 V

Dòng điện DC / AC: lên đến 10 A

Điện trở: lên đến 99,99 MΩ

Điện dung: lên đến 99,99 mF

Nhiệt độ: -20 °C đến 1000 °C

Đo tần số

Kiểm tra diode và còi liên tục

Hỗ trợ phạm vi tự động / thủ công, giữ dữ liệu và đo lường tương đối (REL).

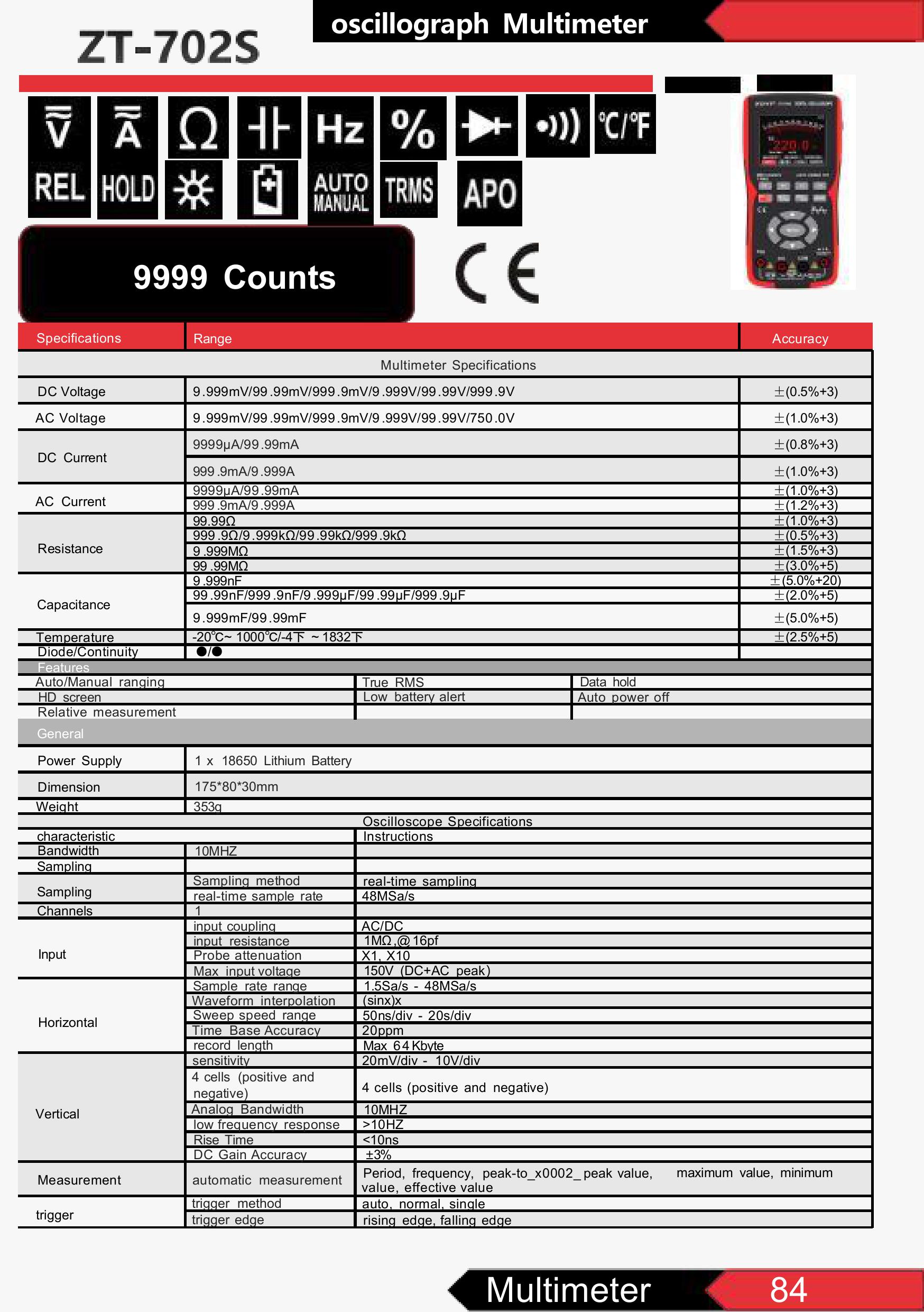

4. Thông số kỹ thuật: ZOYI ZT-702S máy hiện sóng

Máy hiện sóng

Băng thông: 10 MHz

Kênh: 1

Tốc độ lấy mẫu: 48 MSa / s

Điện áp đầu vào tối đa: 300 V

Suy giảm đầu dò: ×1 / ×10

Đồng hồ vạn năng

Điện áp DC / AC: lên đến 1000 V / 750 V

Dòng điện DC / AC: lên đến 10 A

Điện trở: lên đến 99,99 MΩ

Điện dung: lên đến 99,99 mF

Phạm vi nhiệt độ: -20 °C đến 1000 °C

Tổng Quát

Màn hình: Màn hình màu IPS 2,8 inch

Pin: 1 × pin lithium có thể sạc lại 18650

Sạc: USB Type-C (5 V)

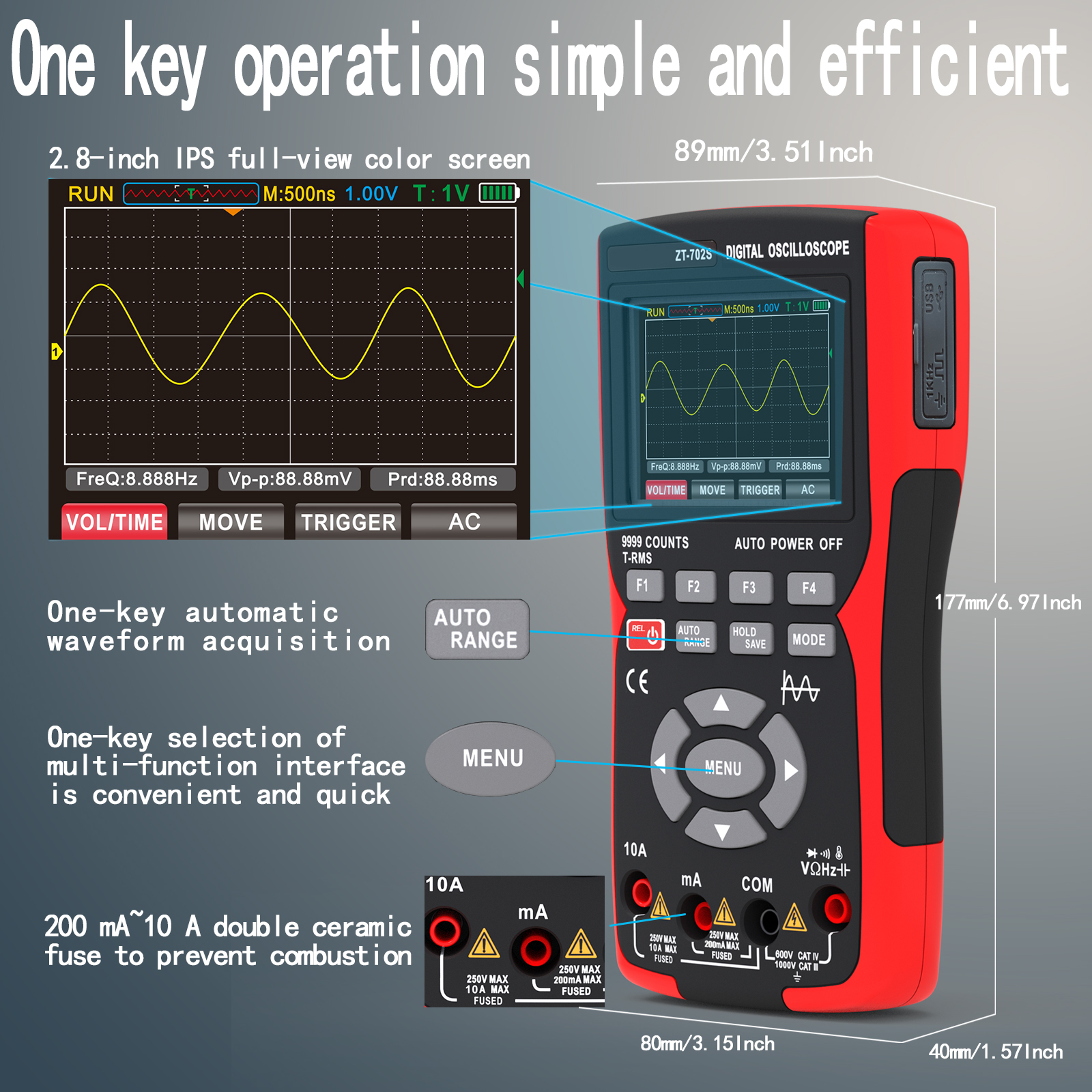

Kích thước: 177 × 89 × 40 mm

Trọng lượng: 345 g (không có pin)

Nhiệt độ hoạt động: 0 ° C – 40 ° C

5. Ứng dụng: ZOYI ZT-702S máy hiện sóng

Sửa chữa và gỡ lỗi mạch điện tử

Bảo trì thiết bị gia dụng

Thử nghiệm thiết bị điện công nghiệp

Chẩn đoán điện tử ô tô

Sử dụng trong phòng thí nghiệm và giáo dục

Tự làm điện tử và đo lường hiện trường

6. Sức mạnh và thiết kế: ZOYI ZT-702S máy hiện sóng

ZOYI ZT-702S máy hiện sóng được cung cấp năng lượng bởi một pin lithium có thể sạc lại 18650 duy nhất và hỗ trợ sạc Type-C để vận hành tại hiện trường thuận tiện.

Vỏ ABS + TPE chắc chắn của nó đảm bảo độ bền trong điều kiện công nghiệp và bảo trì hàng ngày.

Thiết kế cầm tay nhỏ gọn

Hệ thống pin sạc 18650

Hoạt động tiết kiệm năng lượng với tính năng tự động tắt nguồn

Cấu trúc di động để sử dụng tại hiện trường và băng ghế dự bị

7. An toàn và bảo vệ

ZOYI ZT-702S máy hiện sóng được thiết kế với bảo vệ cầu chì kép để cải thiện an toàn vận hành trong quá trình đo điện.

Đầu vào tối đa: 300 V (máy hiện sóng), 1000 V (đồng hồ vạn năng)

Hệ thống bảo vệ quá dòng cầu chì kép

Thiết kế vòng an toàn đầu dò để giảm nguy cơ điện giật

Cảnh báo pin yếu và bảo vệ tắt máy tự động

Không sử dụng chế độ điện trở, điện dung hoặc diode trên các mạch được cấp điện

Được thiết kế phù hợp với các yêu cầu an toàn của CE
