Troubleshoot Hệ Thống Sưởi Bằng Vạn Năng – Quy Trình Chuẩn

Hệ thống sưởi HVAC có thể gặp nhiều sự cố điện học. Với vạn năng đa năng, bạn có thể chẩn đoán nhanh và chính xác các lỗi thường gặp.

Các Sự Cố Thường Gặp

• Hệ thống không khởi động
• Sưởi không đủ nóng
• Quạt chạy nhưng không sưởi
• Ngắt cầu dao liên tục

Bước 1: Kiểm Tra Nguồn Điện

Dùng vạn năng ZT-M0 đo điện áp tại cầu dao chính:

• Hệ thống 220V: Điện áp应在 210V – 240V
• Hệ thống 380V: Điện áp应在 370V – 410V

Điện áp thấp hoặc mất pha có thể gây sự cố.

Bước 2: Kiểm Tra Thermostat

Thermostat điều khiển toàn bộ hệ thống. Kiểm tra:

• Điện áp cấp cho thermostat (24V AC thường)
• Tín hiệu output khi gọi sưởi
• Resistance của cảm biến nhiệt độ

Bước 3: Kiểm Tra Contactor

Contactor đóng ngắt nguồn cho heater element:

• Điện áp coil (24V, 220V tùy loại)
• Liệu contact đóng khi có tín hiệu
• Điện áp qua các contact khi đóng

Bước 4: Kiểm Tra Heater Element

Đo resistance của heater element:

• Resistance = 0Ω: Short circuit
• Resistance = OL: Element đứt
• Resistance bình thường: Từ vài Ω đến vài chục Ω tùy công suất

Bước 5: Kiểm Tra Relay An Toàn

Các relay an toàn (limit switch, flame sensor) có thể mở mạch khi có sự cố:

• Limit switch: Nên đóng (0Ω) ở nhiệt độ bình thường
• Flame sensor: Kiểm tra tín hiệu DC microamp

Bảng Chẩn Đoán Nhanh

• Không khởi động + mất điện: Kiểm tra cầu dao, thermostat
• Quạt chạy không sưởi: Kiểm tra contactor, heater element
• Ngắt cầu dao: Short circuit, kiểm tra resistance

Công Cụ Khuyến Dùng

ZT-M0 cho các đo lường cơ bản, ZT-M1 cho cả dòng điện, ZT-S1+ cho ghi dữ liệu và phân tích.

📋 Các bước thực hiện chi tiết

Bước 1: Chuẩn bị thiết bị

• Kiểm tra vạn năng có battery đầy (≥70%)
• Calibrate vạn năng trước sử dụng (nếu chưa calibrate lần này)
• Kiểm tra probes/cảm biến không bị hỏng hóc
• Đặt vạn năng ở nơi không bị gió thổi (ảnh hưởng đến đo nhiệt độ)

Bước 2: Thiết lập phép đo

• Chọn chế độ đo phù hợp (DC, AC, Ohm, Temp, etc.)
• Chọn range phù hợp (tự động hoặc manual)
• Nếu dùng Bluetooth, kết nối với app trước khi đo
• Kiểm tra kết nối ổn định trước khi bắt đầu

Bước 3: Thực hiện phép đo

• Tiếp xúc probes với điểm đo an toàn
• Đợi 2-3 giây để đọc số ổn định
• Nếu dùng Bluetooth ghi dữ liệu, ghi lại 5-10 samples
• Tránh để tay chạm vào probes (ảnh hưởng độ chính xác)

Bước 4: Kiểm tra kết quả

• So sánh kết quả với spec kỹ thuật của thiết bị
• Nếu kết quả ngoài range, kiểm tra lại kết nối
• Ghi chép kết quả (nếu không dùng Bluetooth)
• Lưu ý bất thường để report với technician chính

⚠️ Lỗi thường gặp & cách khắc phục

❌ Lỗi: Vạn năng hiển thị “OL” hoặc “—“

Nguyên nhân: Range thiết lập quá nhỏ, hoặc không có điện/signal

Cách khắc phục: Chuyển sang range cao hơn, kiểm tra lại kết nối probes

❌ Lỗi: Số hiển thị không ổn định, thay đổi liên tục

Nguyên nhân: Có nhiễu RF, probes không tiếp xúc tốt, hoặc động cơ chạy gần đó

Cách khắc phục: Tách xa nguồn nhiễu, kiểm tra probes, dùng chế độ True RMS nếu có

❌ Lỗi: Bluetooth mất kết nối giữa quá trình đo

Nguyên nhân: Smartphone quá xa, có tường/obstacle, hoặc app bị crash

Cách khắc phục: Để smartphone gần vạn năng <5m, khởi động lại app, re-pair Bluetooth

💡 Tips & Best practices

• Calibration định kỳ: Calibrate vạn năng mỗi 3 tháng để đảm bảo độ chính xác
• Battery management: Thay battery khi còn 20% để tránh ngắt quá trình đo dài
• Bảo vệ probes: Dùng bao probes khi không sử dụng, tránh probes bị cong/gẫy
• Lưu dữ liệu: Nếu dùng Bluetooth, export CSV định kỳ để backup dữ liệu
• Test trước khi công việc quan trọng: Luôn test vạn năng trên điểm biết trước giá trị

🔧 So sánh ZOYI models phù hợp cho công việc này

Model	Tính năng	Giá (VND)	Khuyến cáo

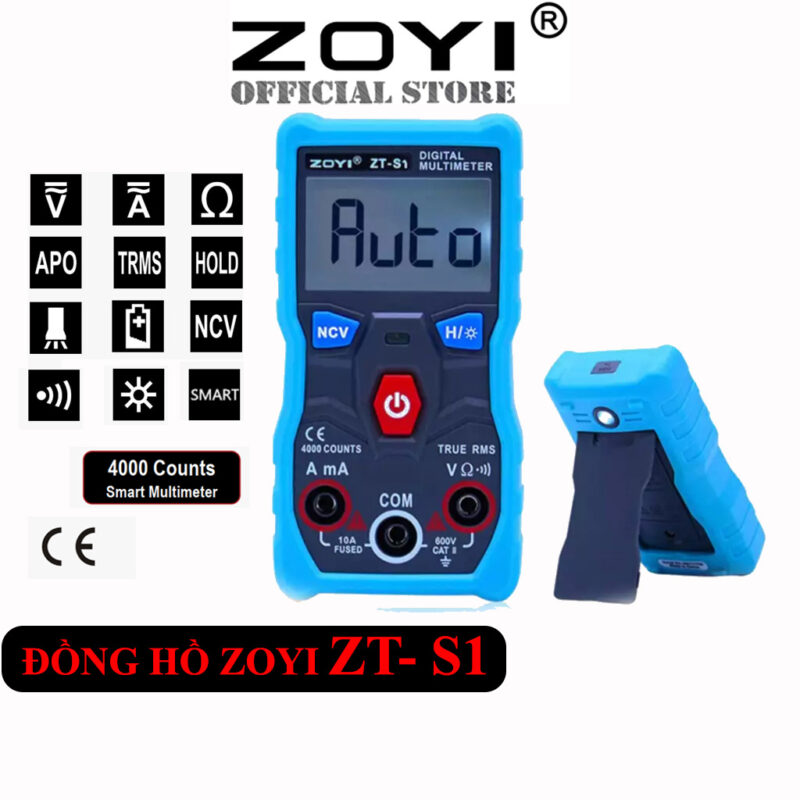

ZT-S1+	Cơ bản, True RMS	Từ 500K	✅ Phù hợp bắt đầu
ZT-X	Chuyên dụng, cao cấp	Từ 1.2M	✅ Chuyên gia dùng
ZT-6S	Công nghiệp, Bluetooth	Từ 2M	✅ Công trường lớn
