Cách đo điện trở Sole (grounding) bằng đồng hồ vạn năng Zoyi là kỹ năng cơ bản nhưng cực kỳ quan trọng mà mọi thợ điện, kỹ thuật viên điện lạnh và người làm việc với hệ thống điện cần nắm vững. Hệ thống tiếp địa (grounding) bảo vệ người và thiết bị khỏi nguy cơ điện giật, hư hỏng do sét đánh và nhiễu điện. Việc kiểm tra thường xuyên điện trở nối đất giúp đảm bảo hệ thống hoạt động an toàn, hiệu quả.

Trong bài viết này, chúng tôi sẽ hướng dẫn bạn từng bước cách sử dụng đồng hồ vạn năng Zoyi để kiểm tra điện trở Sole, phân biệt các loại đo và giới thiệu những dòng sản phẩm Zoyi phù hợp nhất cho công việc này.

1. Điện Trở Sole (Grounding) Là Gì và Tại Sao Phải Đo?

Điện trở Sole (hay còn gọi là điện trở tiếp địa, điện trở nối đất) là trị số điện trở của hệ thống cọc tiếp đất, dây tiếp địa và mối nối giữa thiết bị điện với lòng đất. Trong tiêu chuẩn quốc tế, giá trị điện trở tiếp địa tốt thường dưới 4Ω đối với hệ thống chống sét và dưới 10Ω đối với hệ thống tiếp địa thông thường.

Nếu điện trở tiếp địa quá cao, dòng điện fault sẽ không thể thoát xuống đất nhanh chóng, gây ra:

• Nguy cơ điện giật nghiêm trọng cho người tiếp xúc trực tiếp với thiết bị
• Hư hỏng thiết bị điện tử nhạy cảm do nhiễu điện và tăng áp bất thường
• Hệ thống chống sét hoạt động kém hiệu quả, không bảo vệ được tòa nhà
• Vi phạm quy định an toàn điện theo TCVN 62

Vì vậy, việc kiểm tra thông mạch và điện trở định kỳ là bước bắt buộc trong quy trình bảo trì hệ thống điện.

2. Đồng Hồ Vạn Năng Zoyi Nào Phù Hợp Để Đo Điện Trở Sole?

Không phải đồng hồ vạn năng nào cũng đo được điện trở Sole hiệu quả. Bạn cần một thiết bị có dải đo điện trở rộng, độ chính xác cao và đáp ứng tiêu chuẩn an toàn phù hợp. Dưới đây là các dòng Zoyi được khuyến nghị:

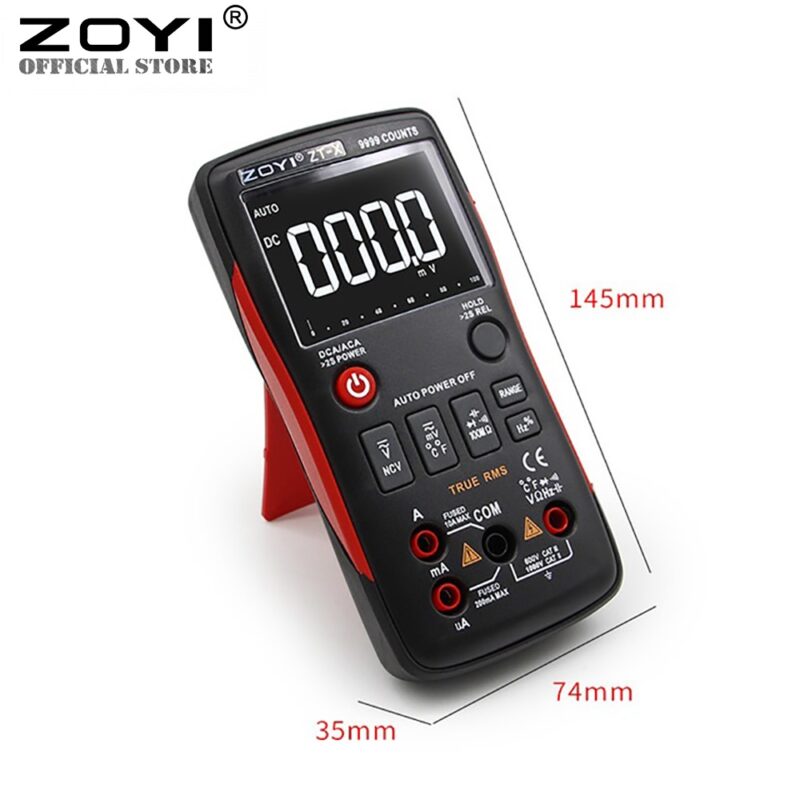

Zoyi ZT-X — Dải đo điện trở lớn nhất: 99.99MΩ

Với khả năng đo điện trở lên đến 99.99MΩ (theo catalog sản phẩm), độ phân giải 9999 counts và tiêu chuẩn an toàn CAT III 600V / CAT II 1000V, ZT-X là lựa chọn lý tưởng cho việc đo điện trở Sole và kiểm tra hệ thống tiếp địa phức tạp. Máy cũng hỗ trợ đo True-RMS, nhiệt độ (-20℃~1000℃) và chế độ đo tương đối (Relative Measurement), rất hữu ích khi so sánh giá trị đo.

Zoyi ZT-980 — Phù hợp cho công việc thực địa

ZT-980 có dải đo điện trở 60MΩ, độ phân giải 6000 counts và tiêu chuẩn an toàn cao nhất CAT IV 600V / CAT III 1000V (theo catalog sản phẩm). Máy được trang bị đèn pin (flashlight) và đèn nền LCD — rất tiện lợi khi đo điện trở Sole trong hầm, tầng hầm hoặc khu vực thiếu ánh sáng. Chức năng NCV cũng giúp xác định dây điện trước khi thao tác.

Zoyi ZT-225 — Dòng cao cấp 25000 counts

Đối với kỹ thuật viên chuyên nghiệp cần độ chính xác cao nhất, ZT-225 với 25000 counts, dải điện trở lên đến 250.0MΩ và tiêu chuẩn CAT IV 600V / CAT III 1000V (theo catalog sản phẩm) sẽ đáp ứng mọi yêu cầu.

Zoyi ZT-QS9 — Đồng hồ kẹp thông minh

Nếu cần đo điện trở Sole trên hệ thống đang vận hành mà không muốn ngắt mạch, ZT-QS9 với chế độ Auto/Manual/Smart và dải điện trở 60MΩ là lựa chọn linh hoạt (theo catalog sản phẩm). Máy có khả năng đo dòng AC/DC lên đến 600A, rất tiện cho việc kiểm tra cả dòng rò và điện trở tiếp địa cùng lúc.

3. Hướng Dẫn Đo Điện Trở Sole Từng Bước Bằng Đồng Hồ Zoyi

Lưu ý quan trọng: Đồng hồ vạn năng đo điện trở thường chỉ cho bạn giá trị điện trở giữa hai điểm. Để đo chính xác điện trở tiếp địa theo tiêu chuẩn, bạn cần bộ đo điện trở tiếp địa chuyên dụng (earth resistance tester) với phương pháp 3 cọc. Tuy nhiên, việc kiểm tra bằng vạn năng vẫn rất hữu ích để:

• Kiểm tra tính liên tục (continuity) của dây tiếp địa
• Đo điện trở mối nối giữa thiết bị và thanh tiếp địa
• So sánh tương đối giữa các thời điểm để phát hiện sự thoái hóa
• Kiểm tra sơ bộ trước khi sử dụng thiết bị chuyên dụng

Bước 1: Chuẩn bị thiết bị

• Mỏ rùa (test lead) sạch, không bị oxy hóa — đảm bảo tiếp xúc tốt với bề mặt kim loại
• Đồng hồ vạn năng Zoyi (ZT-X, ZT-980 hoặc ZT-225)
• Bút thử điện không tiếp xúc (NCV) nếu cần xác định vị trí dây tiếp địa
• Găng tay cách điện nếu đo trên hệ thống đang hoạt động

Bước 2: Cấu hình đồng hồ

1. Xoay núm chọn chức năng về chế độ đo điện trở (Ω). Trên đồng hồ Zoyi, ký hiệu Ω thường nằm bên trái hoặc phía dưới núm chọn.

2. Chọn dải đo phù hợp:

• Nếu máy hỗ trợ chế độ Auto-ranging (ZT-X, ZT-980, ZT-225), bạn để chế độ tự động — máy sẽ tự chọn dải phù hợp
• Nếu đo dây tiếp địa ngắn (dưới 1Ω), chọn dải thấp nhất (200Ω hoặc tương đương)
• Nếu đo thanh tiếp địa hoặc đo khoảng cách xa (giá trị cao), chọn dải cao hơn

3. Kiểm tra test lead: Đặt hai đầu test lead chạm vào nhau — đồng hồ phải hiển thị giá trị gần 0Ω. Nếu giá trị quá cao (>0.5Ω), test lead có vấn đề — thay thế trước khi đo.

Bước 3: Thực hiện đo

Đo tính liên tục của dây tiếp địa:

1. Một đầu test lead (đỏ) chạm vào đầu dây tiếp địa tại tủ điện
2. Đầu test lead còn lại (đen) chạm vào đầu dây tiếp địa tại cọc tiếp địa
3. Giá trị hiển thị nên dưới 1Ω cho dây tiếp địa ngắn và dưới 5Ω cho dây dài
4. Nếu hiển thị OL hoặc giá trị rất cao → dây tiếp địa có vấn đề

Đo điện trở mối nối thiết bị — tiếp địa:

1. Một đầu test lead chạm vào vỏ kim loại của thiết bị điện
2. Đầu test lead còn lại chạm vào điểm tiếp địa gần nhất (thanh đồng tiếp địa hoặc cọc tiếp địa)
3. Giá trị hiển thị nên nhỏ, xác nhận thiết bị đã được nối đất đúng cách

Sử dụng chế độ Continuity (tiếng bip):

Hầu hết đồng hồ Zoyi đều có chế độ Continuity với buzzer. Khi điện trở dưới một ngưỡng nhất định (thường 30-50Ω), máy sẽ phát tiếng bip — rất tiện để kiểm tra nhanh mà không cần nhìn màn hình.

Bước 4: Ghi nhận và so sánh kết quả

Lưu lại giá trị đo để so sánh theo thời gian. Nếu giá trị tăng dần qua các lần kiểm tra, đó là dấu hiệu:

• Cọc tiếp địa bị ăn mòn hoặc mối nối bị lỏng
• Độ ẩm đất thay đổi (đất khô thường có điện trở cao hơn)
• Dây tiếp địa bị đứt một phần

Xem thêm hướng dẫn hiểu chuẩn CAT II, III, IV để đảm bảo bạn đang sử dụng đúng thiết bị cho môi trường đo.

4. Những Lưu Ý An Toàn Khi Đo Điện Trở Sole

Đo điện trở Sole liên quan trực tiếp đến hệ thống tiếp địa — nơi dòng fault sẽ thoát xuống đất. Vì vậy, an toàn phải được đặt lên hàng đầu:

• Luôn ngắt nguồn thiết bị trước khi đo điện trở bằng vạn năng, trừ khi dùng chế độ không tiếp xúc NCV để xác định vị trí
• Kiểm tra tiêu chuẩn CAT của đồng hồ — đối với hệ thống 3 pha công nghiệp, bạn cần tối thiểu CAT III 600V
• Không đo điện trở khi thiết bị đang hoạt động — dòng điện AC sẽ làm hỏng đồng hồ và gây nguy hiểm
• Sử dụng găng tay cách điện khi làm việc gần tủ điện hoặc trạm biến áp
• Kiểm tra pin trước khi đo — đồng hồ hết pin có thể cho kết quả sai lệch nghiêm trọng

Đồng hồ Zoyi dòng ZT-980, ZT-225 đều đáp ứng tiêu chuẩn CAT IV 600V / CAT III 1000V, phù hợp cho hầu hết môi trường làm việc. Dòng ZT-X có tiêu chuẩn CAT III 600V / CAT II 1000V, phù hợp cho gia đình và văn phòng.

Đọc thêm về kiểm tra relay trong mạch điện — kỹ năng bổ sung cần thiết cho thợ điện.

5. So Sánh Đồng Hồ Vạn Năng Zoyi Với Thiết Bị Đo Tiếp Địa Chuyên Dụng

Tiêu chí	Đồng hồ vạn năng Zoyi	Thiết bị đo tiếp địa chuyên dụng
Phương pháp đo	2 cọc (điện trở giữa 2 điểm)	3 hoặc 4 cọc (điện trở thực tế xuống đất)
Dải đo điện trở	Lên đến 99.99MΩ (ZT-X) hoặc 250MΩ (ZT-225)	0-2000Ω (thường)
Độ chính xác tiếp địa	Đo tương đối / kiểm tra liên tục	Chính xác ±2% theo tiêu chuẩn
Chi phí	Từ 300.000đ – 1.500.000đ	Từ 2.000.000đ – 15.000.000đ
Phù hợp	Kiểm tra sơ bộ, bảo trì định kỳ	Nghiệm thu, đo chính thức theo TCVN

Kết luận: Đồng hồ vạn năng Zoyi là công cụ bổ sung tuyệt vời cho bộ đo tiếp địa chuyên dụng. Bạn nên dùng vạn năng để kiểm tra hàng ngày và sử dụng thiết bị chuyên dụng khi cần báo cáo chính thức.
